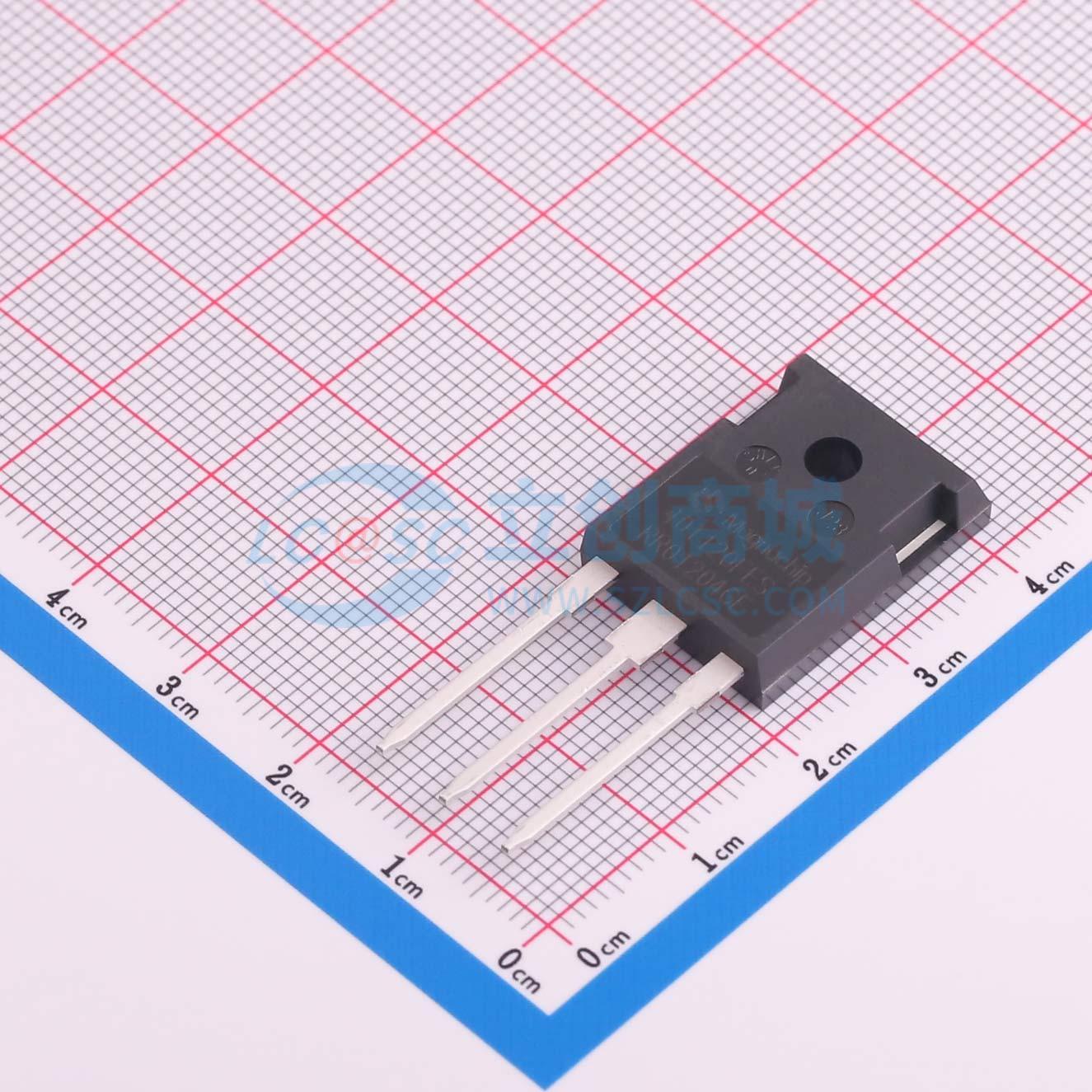

温馨提醒：图片仅供参考，商品以实物为准
MBQ40T120FESTH
1.2kV 80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此IGBT采用先进的场截止沟槽IGBT技术，具有低VCE(SAT)、高开关性能和出色的质量。该器件适用于PFC、UPS和逆变器应用。
- 品牌名称
- MagnaChip
- 商品型号
- MBQ40T120FESTH
- 商品编号
- C20611991
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 80A | |
| 耗散功率(Pd) | 357W | |
| 输出电容(Coes) | 206pF | |
| 正向脉冲电流(Ifm) | 160A | |
| 集射极饱和电压(VCE(sat)) | 2.4V@40A,15V | |
| 栅极阈值电压(Vge(th)) | 4.5V@1mA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 341nC@15V | |
| 输入电容(Cies) | 6.03nF | |
| 开启延迟时间(Td(on)) | 65ns | |
| 关断延迟时间(Td(off)) | 308ns | |
| 导通损耗(Eon) | 1.96mJ | |
| 关断损耗(Eoff) | 540uJ | |
| 反向恢复时间(Trr) | 100ns | |
| 工作温度 | -55℃~+150℃ | |
| 反向传输电容(Cres) | 107pF |
