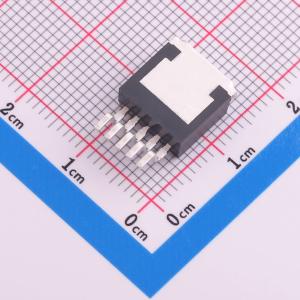

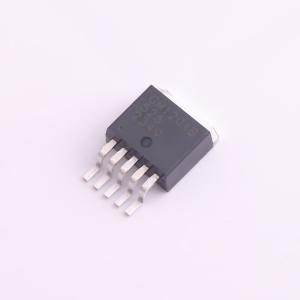

GM12042AHZ-RL

快速动态响应低噪声3A LDO稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM12042AHZ是一款高电流、低噪声、高精度、低压差线性稳压器，专为快速瞬态响应而优化。该装置能够提供 3A 的输出电流，典型压降为 325mV。该器件非常适合服务器、数据计算和对噪声敏感的医疗影像应用。低噪声：98μVRMS（10Hz 至 100kHz）电源抑制比：68dB/58dB（100Hz/100kHz）工作温度：−40°C 至 +125°C
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM12042AHZ-RL
商品编号: C20612267
商品封装: TO-263-5
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

GM12042是一款低压差稳压器，专为快速瞬态响应而优化。该装置能够提供3A的输出电流，典型压降为325mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速瞬态响应外，GM12042还具有98μV RMS的低输出电压噪声和高达68dB的电源纹波抑制比，这使得该器件非常适合服务器、数据计算和对噪声敏感的医疗影像应用。输出电压范围为1.21V至20V。GM12042稳压器稳定，输出电容低至10μF。内部保护电路包括电流限制和热限制。该器件有1.5V、1.8V、2.5V、3.3V、5V的固定输出电压，以及1.21V参考电压的可调输出电压。

商品特性

优化快速瞬态响应
输出电流：3A
压差电压：3A时为325mV
低噪声：8μV RMS（10Hz至100kHz）
电源抑制比：68dB/58dB（100Hz/100kHz）
1mA静态电流
宽输入电压范围：1.9V至20V
压差模式下静态电流小
固定输出电压：1.5V、1.8V、2.5V、3.3V、5V
1.21V至20V的可调输出
1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制

应用领域

医学和影像应用
服务器和数据计算
开关电源级联稳压器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	20V
	输出电压	1.21V~20V
	输出电流	3A
	电源纹波抑制比(PSRR)	58dB@(100kHz)
	压差	325mV@(3A)

	属性	参数值
	静态电流(Iq)	900uA
	噪声	98uVrms
	特性	带使能；欠压锁定；过流保护；软启动；过热保护
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
