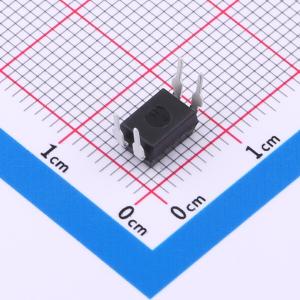

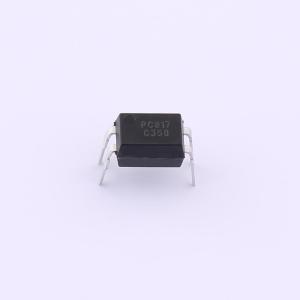

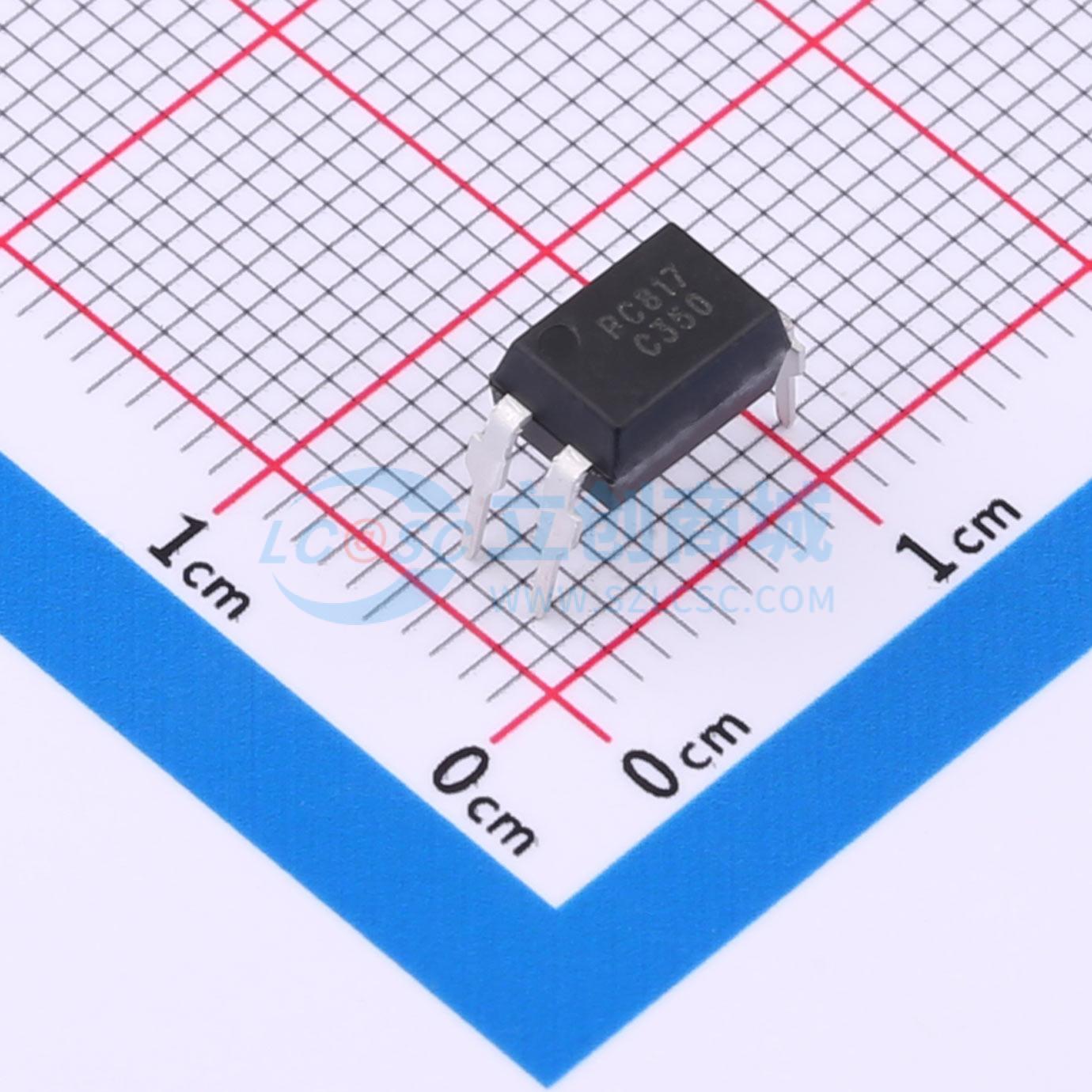

PC817C
类型: DC 反向电压: 6V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款SMD-4封装的光耦合器，采用光电晶体管输出设计，提供卓越的电气隔离性能。其正向电压低至1.2V，专为高效能DC输入应用优化，具备50mA的稳定输出电流能力。同时，6V的高反向电压确保了器件在各种工作环境下的可靠性与稳定性，适用于电源转换和信号隔离等各类应用场景。
- 商品型号
- PC817C
- 商品编号
- C20611637
- 商品封装
- DIP-4
- 包装方式
- 管装
- 商品毛重
- 0.487克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 5kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 35V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | - | |
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 6us | |
| 下降时间 | 5us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
