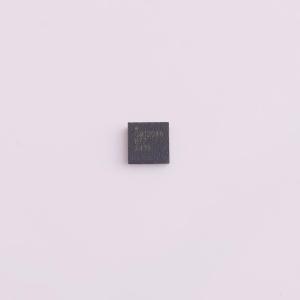

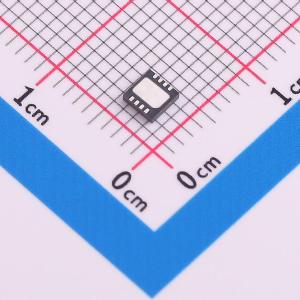

温馨提醒：图片仅供参考，商品以实物为准

GM12046ACPZ-R7

共模快速动态响应低噪声2A LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: GM12046ACPZ是一款高电流、低噪声、高精度、低压差线性稳压器，专为快速瞬态响应而优化。该装置能够提供 2A 的输出电流，典型压降为 220mV。该器件非常适合服务器、数据计算和对噪声敏感的医疗影像应用。低噪声：9μVRMS（10Hz 至 100kHz）电源抑制比：75dB/62dB（100Hz/100kHz）工作温度：−40°C 至 +125°C
品牌名称: GONGMOSEMI(共模半导体)
商品型号: GM12046ACPZ-R7
商品编号: C20612265
商品封装: DFN-8(3x3)
包装方式: 编带
商品毛重: 0.115986克(g)

商品参数

商品概述

GM12046是一款低压差稳压器，专为快速瞬态响应而优化。该装置能够提供2A的输出电流，典型压降为220mV。工作静态电流为1mA，关机时降至1μA以下，同时压差模式下静态电流控制良好。除了快速瞬态响应外，GM12046还具有9.8μVRMS的低输出电压噪声和高达75dB的电源纹波抑制比，这使得该器件非常适合敏感的射频电源和医疗影像应用。输出电压范围为1.21V至7V。GM12046稳压器稳定，输出电容低至10μF。内部保护电路包括电流限制和热限制。该器件有1.5V、1.8V、2.5V、3.3V、5V的固定输出电压，以及1.21V参考电压的可调输出电压。GM12046稳压器提供8引脚DFN封装。

商品特性

优化快速瞬态响应
输出电流：2A
压差电压：2A时为220mV
低噪声：9μVRMS（10Hz至100kHz）
电源抑制比：75dB/62dB（100Hz/100kHz）
1mA静态电流
宽输入电压范围：1.9V至7V
压差模式下静态电流小
固定输出电压：1.5V、1.8V、2.5V、3.3V、5V
1.21V至7V的可调输出
<1μA关机时的静态电流
支持最小10μF输出电容稳定
支持陶瓷输出电容稳定
热限制

应用领域

医学和影像应用
开关电源级联稳压器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	7V
	输出电压	1.21V~7V
	输出电流	2A
	电源纹波抑制比(PSRR)	75dB@(100kHz)
	压差	360mV@(2A)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	9uVrms
	特性	带使能；过流保护；欠压锁定；过热保护；软启动
	工作温度	-40℃~+125℃@(Ta)
	输出极性	正极
	输出通道数	1
