温馨提醒：图片仅供参考，商品以实物为准

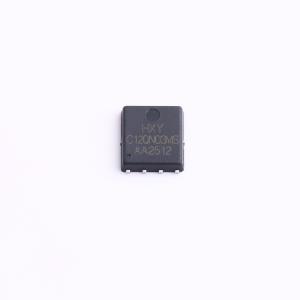

BSC120N03MS G-HXY
N沟道 耐压:30V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该款N沟道消费级MOSFET采用紧凑型DFN5X6-8L封装，专为30V电压下大电流应用设计。额定连续电流高达70A，适用于电源转换、电池管理系统及高效能电子设备，具备低导通电阻和优化散热性能，是现代便携式与空间受限系统理想的功率控制组件。
- 商品型号
- BSC120N03MS G-HXY
- 商品编号
- C20606283
- 商品封装
- DFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.1218克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | - | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 7mΩ@10V | |
| 耗散功率(Pd) | 59W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 20nC@4.5V | |
| 输入电容(Ciss) | 2.295nF | |
| 反向传输电容(Crss) | 210pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 267pF |
应用领域
- LED照明-负载开关-雾化器
