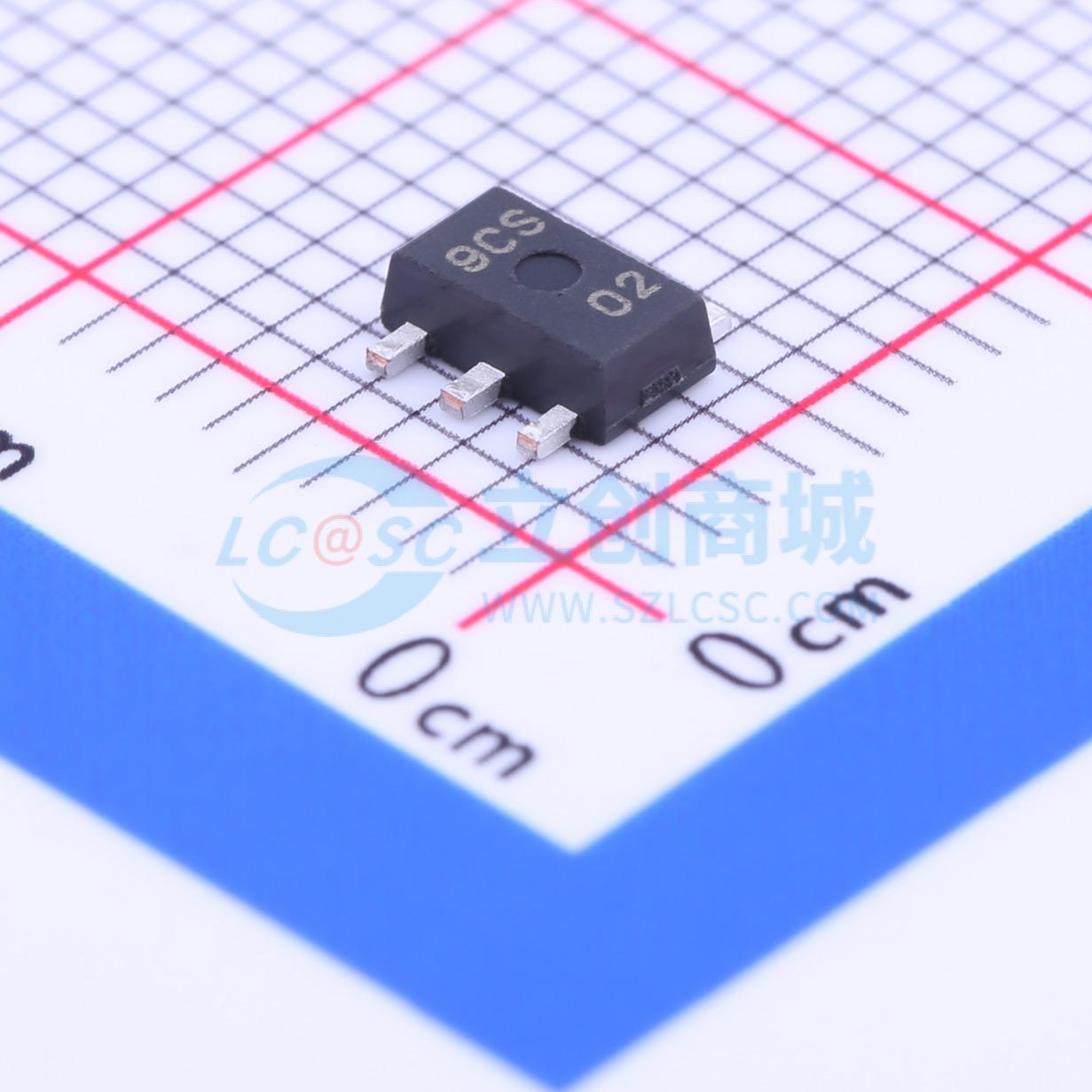

XC6223A331PR-G
输入5.5V 输出3.3V 300mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOREX(特瑞仕)
- 商品型号
- XC6223A331PR-G
- 商品编号
- C216637
- 商品封装
- SOT-89-5
- 包装方式
- 编带
- 商品毛重
- 0.132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 5.5V | |
| 输出电压 | 3.3V | |
| 输出电流 | 300mA | |
| 电源纹波抑制比(PSRR) | 80dB@(1kHz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 305mV@(300mA) | |
| 静态电流(Iq) | 100uA | |
| 特性 | 过流保护；短路保护；带使能；过热保护 | |
| 工作温度 | -40℃~+105℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
XC6223系列是一款高速LDO稳压器，具有高精度、低噪声、高纹波抑制比、低压差和低功耗的特点。该系列由电压基准、误差放大器、驱动晶体管、电流限制器、相位补偿电路、热关断电路和浪涌电流保护电路组成。 CE功能可通过输入低电平信号使电路进入待机模式。在待机模式下，该系列可使输出电容CL上的电荷通过内部开关放电，从而使VOUT引脚迅速恢复到VSS电平。输出稳定电容CL也兼容低ESR陶瓷电容。 输出电压可在1.2V至4.0V范围内以0.05V为增量进行选择，通过激光微调技术进行固定。内置过流保护电路和热关断电路。当输出电流达到限流水平或结温达到温度限制水平时，这两个保护电路将启动。
商品特性
- 最大输出电流：300mA
- 输入电压范围：1.6~5.5V
- 输出电压：2.0~4.0V（精度±1%），1.2~1.95V（精度±200mV），以0.05V为增量
- 压差电压：当IOUT = 300mA（VOUT = 3.0V）时为200mV
- 低功耗：100μA
- 待机电流：0.1μA
- 高纹波抑制比：当f = 1kHz时为80dB
- 保护电路：限流（400mA）、短路保护、过热保护、浪涌电流保护
- CN = 1.0μF，CL = 1.0μF
- 高电平有效CL高速放电
- 工作温度范围：-40°C~+105°C
- 封装类型：USPQ - 4B03、USP - 4、SSOT - 24、SOT - 25、SOT - 89 - 5
- 符合欧盟RoHS标准，无铅
应用领域
- 数码相机
- 智能手机/移动电话
- 便携式游戏机
- 模块（无线、相机等）
- IC录音机
- 移动设备/终端
- 蓝牙
- 无线局域网
- 数字电视调谐器
