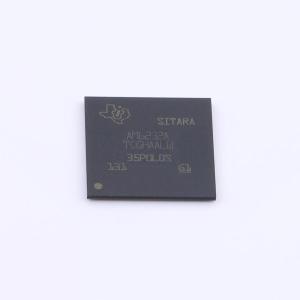

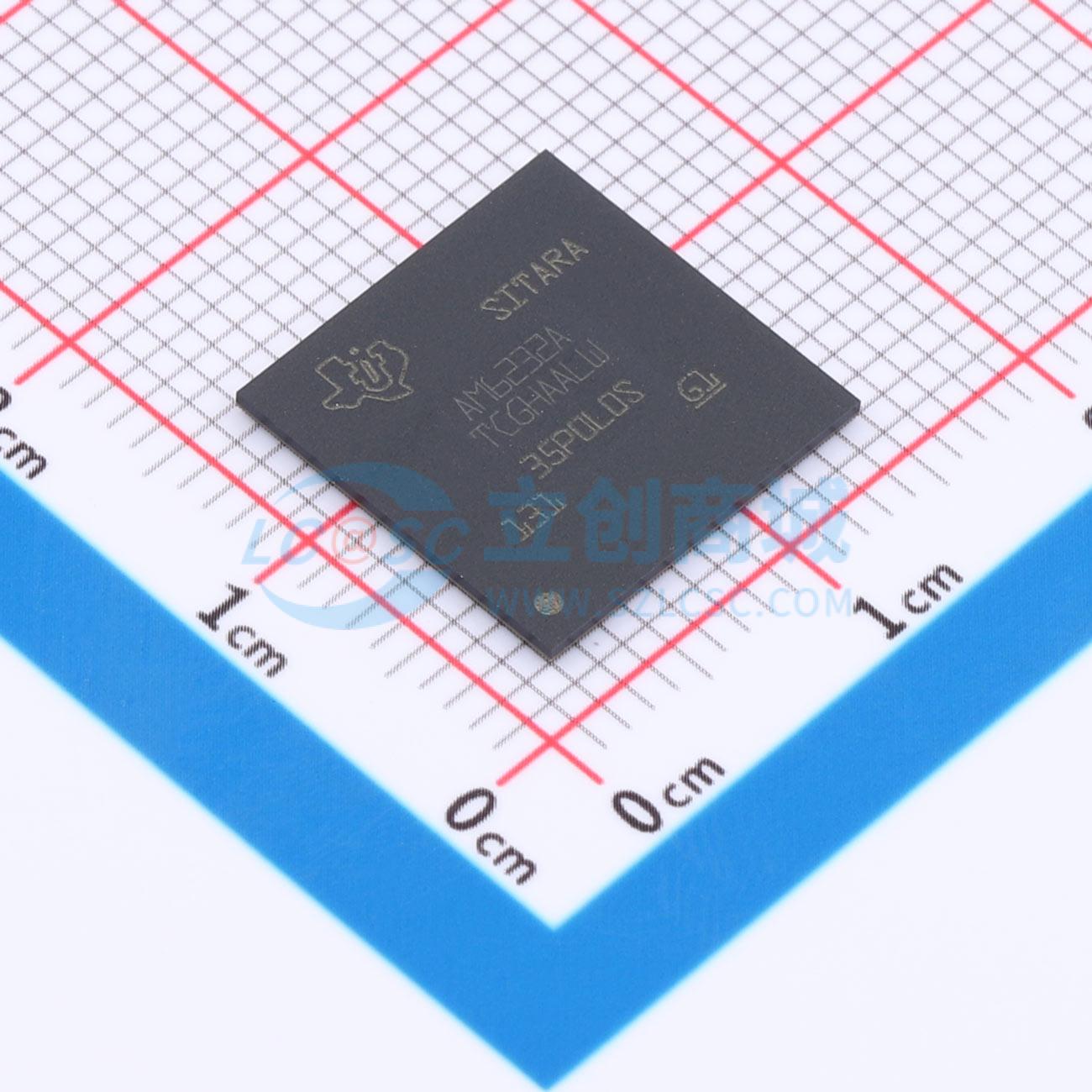

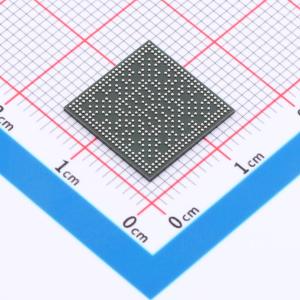

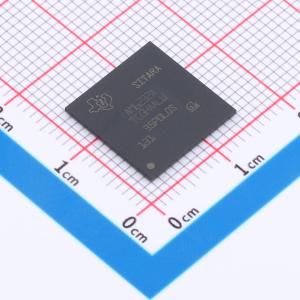

Name: TI(德州仪器) AM6232ATCGHAALW
Brand: TI(德州仪器)
SKU: C20345216
Price: 109.393431 CNY
Availability: InStock

多达四核 64 位 Arm® Cortex®-A53 微处理器子系统，性能高达 1.4GHz
四核 Cortex-A53 集群（具有 512KB L2 共享缓存，包括 SECDED ECC）
每个 A53 内核包含具有 SECDED ECC 功能的 32KB L1 DCache 和具有奇偶校验保护的 32KB L1 ICache
频率高达 400MHz 的单核 Arm® Cortex®-M4F MCU
具有 SECDED ECC 的 256KB SRAM
内置专用器件/电源管理器
集成显示子系统，支持双显示，每个显示屏 1920x1080 @ 60fps，支持 1 个 2048x1080 + 1 个 1280x720 组合，高达 165MHz 的像素时钟支持，每个显示屏具有独立 PLL，支持 OLDI（4 通道 LVDS - 2x）和 DPI（24 位 RGB LVCMOS），支持定帧检测和 MISR 数据检查等安全功能
集成 3D 图形处理单元，每个时钟 1 个像素或更高，填充率大于 500 百万像素/秒，大于 500MTexels/s，大于 8GFLOPs，支持至少 2 个合成层，支持高达 2048x1080 @60fps 的分辨率，支持 ARGB32、RGB565 和 YUV 格式，支持 2D 图形，支持 OpenGL ES 3.1、Vulkan 1.2
集成一个 4 通道摄像头串行接口 (CSI-Rx) 以及 DPHY，符合 MIPI® CSI-2 v1.3 标准 + MIPI D-PHY 1.2，支持 1、2、3 或 4 数据通道模式，每通道速率高达 1.5Gbps，支持 ECC 验证/校正和 RAM 上的 CRC 校验+ ECC，支持多达 16 个虚拟通道，能够通过 DMA 将流数据直接写入 DDR
集成高达 816KB 的片上 RAM
64KB 片上 RAM(OCSRAM) 具有 SECDED ECC，可以分为更小的存储器组，以 32KB 为增量递增，最多可支持 2 个独立的存储器组
SMS 子系统中具有 SECDED ECC 的 256KB 片上 RAM
SMS 子系统中具有 SECDED ECC 的 176KB 片上 RAM，用于 TI 安全固件
Cortex-M4F MCU 子系统中具有 SECDED ECC 的 256KB 片上 RAM
器件/电源管理器子系统中具有 SECDED ECC 的 64KB 片上 RAM
集成 DDR 子系统 (DDRSS)，支持 LPDDR4、DDR4 存储器类型，具有内联 ECC 的 16 位数据总线，支持高达 1600MT/s 的速度，最大可支持 8GBytes 与 DDR4、4GBytes 与 LPDDR4
以符合功能安全标准为目标，专为功能安全应用开发，将提供相关文档来协助进行符合 ISO 26262 标准的功能安全系统设计，系统可满足 ASIL D 等级要求，以硬件完整性高达 ASIL B 级为目标，计划通过 TUV SUD 的 ISO 26262 认证，符合 AEC-Q100 标准
支持安全启动，内置硬件强制可信根 (RoT)，支持通过备用密钥转换 RoT，支持接管保护、IP 保护和防回滚保护
支持可信执行环境 (TEE)，基于 Arm TrustZone® 的 TEE，可实现隔离的广泛防火墙支持，集成安全看门狗/计时器/IPC，支持安全存储，支持回放保护内存块 (RPMB)
集成具有用户可编程 HSM 内核的专用安全控制器以及用于隔离式处理的专用安全 DMA 和 IPC 子系统
支持加密加速，会话感知型加密引擎可基于输入数据流自动切换密钥材料
支持加密内核，支持 AES – 128/192/256 位密钥大小，支持 SHA2 – 224/256/384/512 位密钥大小，集成具有真随机数生成器的 DRBG，集成可在 RSA/ECC 处理中提供帮助的 PKA（公钥加速器），支持安全启动
支持调试安全性，支持受安全软件控制的调试访问，支持安全感知调试
集成运行频率高达 333MHz 的双核可编程实时单元子系统 (PRUSS)
可用于驱动 GPIO 以实现周期精确的协议，例如通用输入/输出 (GPIO)、UART、I2C、外部 ADC
每个 PRU 具备 16KB 程序存储器，具有 SECDED ECC
每个 PRU 具备 8KB 数据存储器，具有 SECDED ECC
集成具有 SECDED ECC 的 32KB 通用存储器
集成 CRC32/16 硬件加速器
集成具有 3 组 30 x 32 位寄存器的暂存存储器
集成 1 个工业 64 位计时器，具有 9 个捕捉事件和 16 个比较事件以及慢速和快速补偿
集成 1 个中断控制器 (INTC)，至少支持 64 个输入事件
支持集成以太网交换机（总共 2 个外部端口），支持 RMII (10/100) 或 RGMII (10/100/1000)，支持 IEEE1588（附件 D、E 和 F，及 802.1AS PTP），符合第 45 条 MDIO PHY 管理规范，基于 ALE 引擎的数据包分类器，具有 512 个分类器，支持基于优先级的流量控制，支持时间敏感型网络 (TSN)，支持四个 CPU 硬件中断节奏，支持硬件中的 IP/UDP/TCP 校验和卸载
集成两个 USB2.0 端口，端口可配置为 USB 主机、USB 外设或 USB 双角色器件（DRD 模式），集成了 USB VBUS 检测
集成 9 个通用异步接收器/发送器 (UART)
集成 5 个串行外设接口 (SPI) 控制器
集成 6 个内部集成电路 (I2C) 端口
集成 3 个多通道音频串行端口 (McASP)，高达 50MHz 的发送和接收时钟，3 个 McASP 上具有多达 4/6/16 个串行数据引脚并具有独立的 TX 和 RX 时钟，支持时分多路复用 (TDM)、I2S 和类似格式，支持数字音频接口传输（SPDIF、IEC60958-1 和 AES-3 格式），配置 256 字节的发送接收 FIFO 缓冲器，支持音频基准输出时钟
集成 3 个增强型 PWM 模块 (ePWM)
集成 3 个增强型正交编码器脉冲模块 (eQEP)
集成 3 个增强型捕捉模块 (eCAP)
所有 LVCMOS I/O 均可配置为通用 I/O (GPIO)
集成 3 个支持 CAN-FD 的控制器局域网 (CAN) 模块，符合 CAN 协议 2.0A、B 和 ISO 11898-1 标准，完全支持 CAN FD（最多 64 个数据字节），支持消息 RAM 的奇偶校验/ECC 检查，速度高达 8Mbps
集成 3 个多媒体卡/安全数字® (MMC/SD®/SDIO) 接口，1 个 8 位 eMMC 接口，速度高达 HS200，2 个高达 UHS-I 的 4 位 SD/SDIO 接口，与 eMMC 5.1、SD 3.0 和 SDIO 3.0 版兼容
集成 1 个高达 133MHz 的通用存储器控制器 (GPMC)，支持灵活的 8 位和 16 位异步存储器接口，具有多达四个芯片（22 位地址）选择（NAND、NOR、Muxed-NOR 和 SRAM），使用 BCH 代码，支持 4 位、8 位或 16 位 ECC，使用海明码支持 1 位 ECC，集成错误定位器模块 (ELM)，可与 GPMC 配合定位 BCH 算法生成的数据错误地址，支持按 BCH 算法实现每 512 字节块 4 位、8 位和 16 位错误定位
集成具有 DDR/SDR 支持的 OSPI/QSPI，支持串行 NAND 和串行 NOR 闪存器件，支持 4GB 存储器地址，支持具有可选实时加密的 XIP 模式

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	ARM Cortex-A53
	CPU最大主频	1.4GHz
	CPU位数	64 Bit

	属性	参数值
	ADC(位数)	12bit
	工作电压	1.1V；1.8V；3.3V；1.2V
	工作温度	-40℃~+105℃
	功能特性	硬件奇偶校验；内置通用定时器；硬件CRC；硬件ECC校验

AM6232ATCGHAALW
