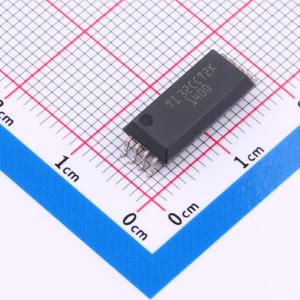

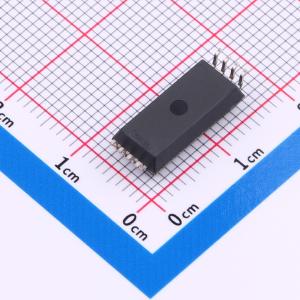

AMC1400DWLR
AMC1400DWLR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AMC1400 具有高 CMTI 的 ±250mV 输入、精密电流检测增强型隔离式放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- AMC1400DWLR
- 商品编号
- C20345226
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 30uA | |
| 输入失调电压(Vos) | 10uV | |
| 增益带宽积(GBP) | - | |
| 压摆率(SR) | - | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | 14mA | |
| 输入失调电压温漂(Vos TC) | 0.1uV/℃ | |
| 输入失调电流(Ios) | 5nA | |
| 静态电流(Iq) | 6.3mA | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 差分 | |
| 单电源 | 3V~5.5V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 500us |
商品概述
AMC1400是一款精密隔离放大器，其输出与输入电路通过一个对磁干扰具有高抗性的隔离屏障分隔开来。根据DIN EN IEC 60747 - 17（VDE 0884 - 17）和UL1577标准，该隔离屏障经认证可提供高达7.5 kVRMS的加强型电流隔离，并支持高达2 kVRMS的工作电压。 隔离屏障将系统中在不同共模电压电平下运行的部分分隔开，保护低压侧免受可能造成电气损坏且对操作人员有潜在危害的电压影响。 AMC1400的输入经过优化，可直接连接到低阻抗分流电阻器或其他低信号电平的低阻抗电压源。出色的直流精度和低温度漂移特性，支持DC/DC转换器、变频器、交流电机驱动器以及其他必须在高电压、高海拔或高污染环境中运行的应用实现精确的电流控制。 AMC1400采用拉伸型SOIC封装，工作温度范围为扩展工业级的 - 40℃至 + 125℃。
商品特性
- ±250 mV输入电压范围，针对使用分流电阻器进行电流测量进行了优化
- 固定增益：8.2 V/V
- 低直流误差：
- 失调误差：±0.2 mV（最大值）
- 失调漂移：±0.9 μV/℃（最大值）
- 增益误差：±0.3%（最大值）
- 增益漂移：±30 ppm/℃（最大值）
- 非线性度：0.03%（最大值）
- 高压侧和低压侧可采用3.3 V或5 V供电
- 具备高压侧电源缺失检测功能
- 高共模瞬态抗扰度（CMTI）：100 kV/μs（最小值）
- 低电磁干扰（EMI），符合CISPR - 11和CISPR - 32标准
- 爬电距离≥15.7 mm，拉伸型SOIC封装
- 安全相关认证：符合DIN EN IEC 60747 - 17（VDE 0884 - 17）标准的10600 VPK加强型隔离 – 符合UL1577标准的7500 VRMS隔离1分钟
- 在扩展工业温度范围 - 40℃至 + 125℃内全面规格化
应用领域
- 电机驱动器中基于分流电阻器的电流检测
- 变频器中基于分流电阻器的电流检测
- 太阳能逆变器中基于分流电阻器的电流检测
- 风力涡轮机逆变器中基于分流电阻器的电流检测
- 铁路运输系统中基于分流电阻器的电流检测
