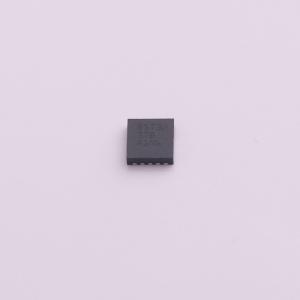

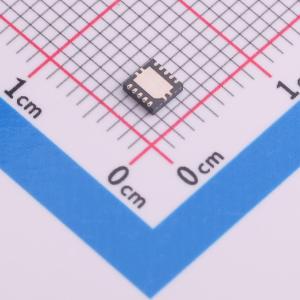

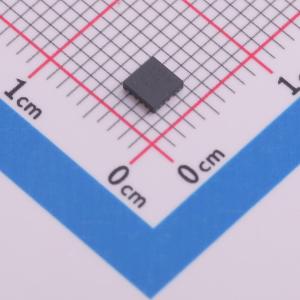

温馨提醒：图片仅供参考，商品以实物为准
BQ25173QWDRCRQ1
汽车级、用于1至4节超级电容器的独立线性电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- BQ25173-Q1 适用于 1 节至 4 节电池超级电容器、具有状态引脚的汽车类 800mA 可编程线性充电器
- 品牌名称
- TI(德州仪器)
- 商品型号
- BQ25173QWDRCRQ1
- 商品编号
- C20345235
- 商品封装
- VSON-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.116728克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 3V~18V | |
| 最大充电电流 | 800mA | |
| 放电截止电压 | - | |
| 电池类型 | 超级电容器 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1~4 | |
| 工作温度 | -40℃~+125℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 600uA |
商品概述
BQ25173-Q1是一款符合汽车级标准的800mA线性充电器，适用于1至4节超级电容器，主要面向空间受限的应用。该器件具有单个电源输出，用于为超级电容器充电。系统负载可与超级电容器并联，充电电流会在系统和超级电容器之间分配。
在充电过程中，内部控制环路会监测IC结温，若超过内部温度阈值TREG，则会降低充电电流。此特性可实现对完全放电的超级电容器进行快速充电。
充电器功率级和充电电流检测功能完全集成。充电器功能具备高精度的电流和电压调节环路、充电状态显示以及充电功能控制。充电电压和快速充电电流可通过外部电阻进行编程设置。
商品特性
- 符合汽车应用的AEC-Q100标准 – 温度等级1：-40℃ ≤ TA ≤ 125℃
- HBM ESD分类等级2
- CDM ESD分类等级C4B
- 耐受40V负载突降，支持为备用超级电容器充电，工作电压范围为3V至18V
- 具备自动睡眠模式，可实现低功耗
- 输出泄漏电流为350nA
- 禁用充电时，输入泄漏电流为2μA
- 支持从0V开始对1至4节超级电容器进行充电
- 可通过外部电阻进行编程操作
- 可通过FB引脚调节超级电容器的调节电压
- 可通过ISET引脚将充电电流设置为10mA至800mA
- 高精度
- 充电电压精度为±1%
- 充电电流精度为±10%
- 充电特性
- 具备CE引脚，用于控制充电功能
- 具备开漏输出，用于状态和故障指示
- 具备开漏输出，用于电源正常指示
- 集成故障保护功能
- 具备18V输入过压保护
- 具备1000mA过流保护
- 具备125℃热调节功能；150℃热关断保护
- 具备ISET引脚短路保护
应用领域
- 远程信息处理控制单元（TCU）
- 紧急呼叫（eCall）
- 车队管理、资产跟踪
