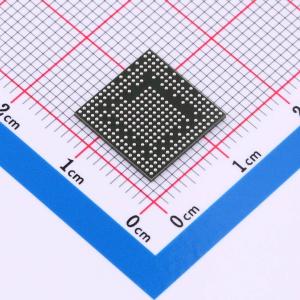

温馨提醒：图片仅供参考，商品以实物为准

AWR2944ABGALTRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AWR294x是一款单芯片毫米波传感器，由能够在76GHz至81GHz频段内工作的FMCW收发器、雷达数据处理元件和车载网络外围器件构成。AWR294x采用低功耗45nm RFCMOS工艺制造，能够在小型封装中以超低BOM数量实现出色的集成度。AWR294x器件设计用于汽车领域中的低功耗、自监控、超精确雷达系统。低功耗45nm RFCMOS工艺可实现具有集成PLL、VCO、混频器和基带ADC的单片实施3-4TX、4RX系统。DSP子系统(DSS)中集成了高性能C66x DSP，可用于处理雷达信号。该器件包含一个无线电处理器子系统(RSS)，该子系统负责雷达前端配置、控制和校准。在主要子系统(MSS)中，该器件实现了一个用户可编程的Arm Cortex-R5F处理器，允许自定义控制和汽车接口应用。硬件加速器块(HWA2.1)通过卸载通用雷达处理（例如FFT、恒定误报率(CFAR)、扩展和压缩）来对DSS和MSS进行补充。这会节省DSS和MSS上的MIPS，为自定义应用和更高级别的算法腾出了资源。器件中还提供了硬件安全模块(HSM)（仅适用于安全器件型号）。HSM由可编程Arm Cortex-M4内核和必要的基础设施组成，用于在器件内提供安全的操作区域。简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。此外，AWR294x作为完整的平台解决方案进行提供，其中包括硬件和软件参考设计、软件驱动程序、示例配置、API指南以及用户文档。
品牌名称: TI(德州仪器)
商品型号: AWR2944ABGALTRQ1
商品编号: C20345233
商品封装: FCBGA-266(12x12)
包装方式: 编带
商品毛重: 2.033333克(g)

商品参数

参数完善中

商品概述

AWR294x是一款单芯片毫米波传感器，由能够在76GHz至81GHz频段内工作的FMCW收发器、雷达数据处理元件和车载网络外围器件构成。AWR294x采用低功耗45nm RFCMOS工艺制造，能够在小型封装中以超低BOM数量实现出色的集成度。AWR294x器件设计用于汽车领域中的低功耗、自监控、超精确雷达系统。

低功耗45nm RFCMOS工艺可实现具有集成PLL、VCO、混频器和基带ADC的单片实施3 - 4TX、4RX系统。DSP子系统(DSS)中集成了高性能C66x DSP，可用于处理雷达信号。该器件包含一个无线电处理器子系统(RSS)，该子系统负责雷达前端配置、控制和校准。在主要子系统(MSS)中，该器件实现了一个用户可编程的Arm Cortex - R5F处理器，允许自定义控制和汽车接口应用。硬件加速器块(HWA2.1)通过卸载通用雷达处理（例如FFT、恒定误报率(CFAR)、扩展和压缩）来对DSS和MSS进行补充。这会节省DSS和MSS上的MIPS，为自定义应用和更高级别的算法腾出了资源。

器件中还提供了硬件安全模块(HSM)（仅适用于安全器件型号）。HSM由可编程Arm Cortex - M4内核和必要的基础设施组成，用于在器件内提供安全的操作区域。

简单编程模型更改可支持各种传感器实施（近距离、中距离和远距离），并且能够进行动态重新配置，从而实现多模式传感器。

此外，AWR294x作为完整的平台解决方案进行提供，其中包括硬件和软件参考设计、软件驱动程序、示例配置、API指南以及用户文档。

商品特性

FMCW收发器
- 集成PLL、发送器、接收器、基带和ADC
- 76GHz至81GHz的覆盖范围，具有超过4GHz的连续带宽
- PCB到天线接口有4个接收通道和3 - 4个发送通道（AWR2943具有3个通道，AWR2944具有4个通道）
- 每发送通道一个移相器
- 基于分数NPLL的超精确线性调频脉冲引擎
- TX功率 - 13.5dBm
- RX噪声系数 - 12dBm
- 1MHz时的相位噪声 - -96dBc/Hz（76GHz至77GHz）； - 95dBc/Hz（76GHz至81GHz）
内置校准和自检
- 内置固件(ROM)
- 针对工艺和温度进行自校准的系统
- 处理元件
  - Arm Cortex - R5F内核（支持锁步操作）@300MHz
  - TI数字信号处理器C66x@360MHz(AWR2944/AWR2943)
  - 用于FFT、对数幅度、存储器压缩等运算的TI雷达硬件加速器(HWA2.1)
  - 用于数据移动的多个EDMA实例
主机接口
- 2个CAN - FD
- 10/100Mbps RGMII/RMII/MII以太网(AWR2944/AWR2943)
- 支持串行闪存接口（从QSPI闪存加载用户应用）
- 为用户应用提供的其他接口
  - 多达9个ADC通道
  - 2个SPI
  - 4个UART
  - I²C
  - GPIO
  - 3个EPWM
  - 用于原始ADC数据和调试仪表的四通道Aurora LVDS接口(AWR2944/AWR2943)
  - CSI2Rx接口可回放捕获的数据(AWR2944/AWR2943)
片上RAM
- 3.5MB至4MB（AWR2944LC具有3MB，AWR2943具有3.5MB，而AWR2944具有4MB）
- 存储器空间在DSP、MCU和共享L3之间分配
- 器件安全（在部分器件型号上）
  - 可编程的嵌入式硬件安全模块(HSM)
  - 支持经过身份验证和加密的安全引导
  - 客户可编程根密钥、对称密钥（256位）、具有密钥撤销功能的非对称密钥（最高RSA - 4K或ECC - 512）
  - 加密硬件加速器：带ECC的PKA、AES（最高256位）、SHA（最高512位）、TRNG/DRGB
  - 以功能安全合规型为目标
  - 专为功能安全应用开发
  - 将提供相关文档来协助进行符合ISO26262标准的功能安全系统设计
  - 以硬件完整性高达ASIL B级为目标
  - 符合AEC - Q100标准
- 高级特性
  - 嵌入式自监控，无需使用外部处理器
  - 嵌入式干扰检测功能
- 电源管理
  - 内置LDO网络，可增强PSRR
  - LVCMOS IO支持3.3V和1.8V双电压
- 时钟源
  - 具有内部振荡器的40MHz晶体
  - 支持频率为40MHz的外部振荡器
  - 支持外部驱动、频率为40MHz的时钟（方波/正弦波）
- 有效的电源管理
  - 使用建议的LP87745 - Q1电源管理IC(PMIC)
  - 专为满足器件电源要求而设计的配套PMIC
  - 灵活的映射和出厂编程配置，支持多种不同的用例
  - 成本更低的硬件设计
  - 0.65mm间距、12mm×12mm覆晶BGA封装，可实现轻松组装和低成本PCB设计
  - 小解决方案尺寸
  - 支持汽车运行温度范围
  - 工作结温范围： - 40°C至140°C

应用领域

车道变换辅助
盲点检测
自动紧急刹车
自适应巡航控制
侧向来车警示
