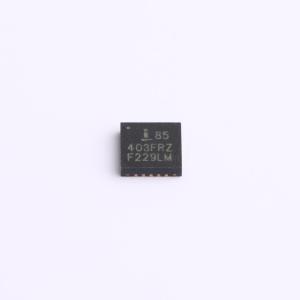

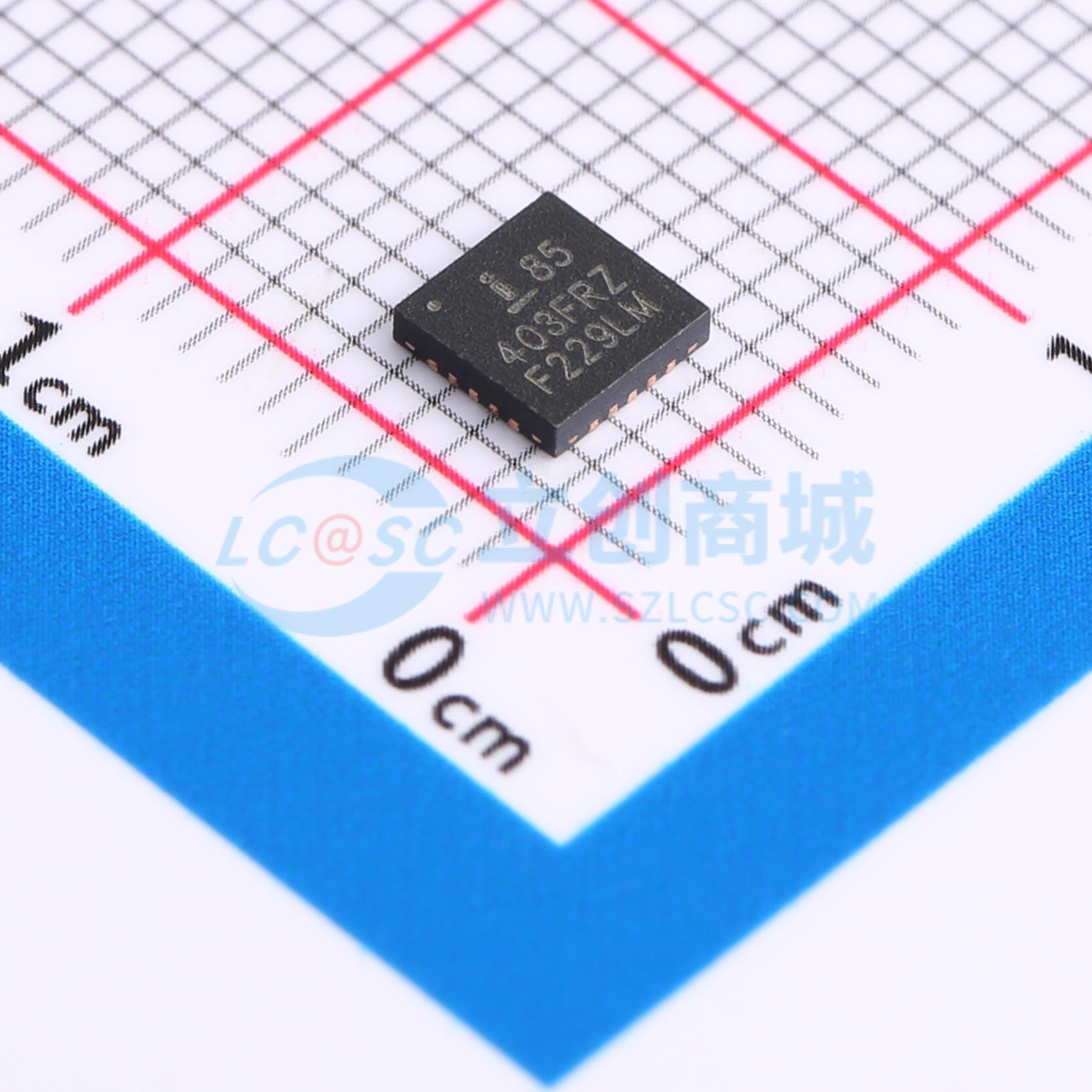

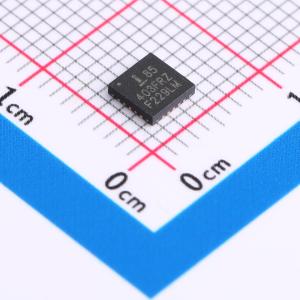

ISL85403FRZ-T7A

40V 2.5A 同步降压或升压-降压转换器控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ISL85403 是一款 40V,2.5A 同步降压或升压-降压转换器控制器,具有集成高侧 MOSFET 和低侧驱动器。支持宽输入电压范围（3V 至 40V）,可在降压模式下工作,也可在升压-降压模式下工作,支持多种拓扑结构,包括同步降压、非同步降压、两阶段升压-降压和非反相单电感升压-降压。具有灵活的强制 PWM 模式和 PFM 模式选择,低静态电流,可靠过流保护和多种故障保护功能。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL85403FRZ-T7A
商品编号: C2071114
商品封装: QFN-20-EP(4x4)
包装方式: 编带
商品毛重: 0.05克(g)

商品参数

商品概述

ISL85403是一款40V、2.5A同步降压或升降压控制器，集成了高侧MOSFET和低侧驱动器。在降压模式下，ISL85403支持3V至40V的宽输入范围。在升降压模式下，输入范围可以扩展到2.5V，并且当输入电压降至输出电压以下时，可以保持输出调节，使敏感电子设备在低输入电压条件下保持开启状态。ISL85403具有强制PWM模式和PFM模式的灵活选择。在PFM模式下，静态输入电流低至180μA（AUXVCC连接到VOUT）。PFM和PWM之间的负载边界可以编程以覆盖广泛的应用。低侧驱动器可用于驱动外部低侧MOSFET以实现同步降压，或未用于标准非同步降压。低侧驱动器还可以用作升压转换器，作为由同一IC控制的降压的预调节器，从而大大扩展了工作输入电压范围至2.5V或更低。ISL85403提供强大的电流保护。它使用峰值电流模式控制，具有逐周期电流限制。在电流极限条件下实施频率折返；此外，短路过电流模式可确保在恶劣短路条件下的可靠运行。ISL85403具有针对各种故障的全面保护，包括过电压和过温保护。

商品特性

降压模式：输入电压范围3V至40V（详见“输入电压”部分）
升压模式可扩展工作输入电压低于2.5V（详见“输入电压”部分）
可选强制PWM模式或PFM模式
工作拓扑
- 同步降压
- 非同步降压
- 两阶段升压降压
- 非反相单电感升降压
可编程频率从200kHz到2.2MHz，并具有频率同步能力
±1%的严格电压调节精度
20引脚4x4 QFN封装
无铅（符合RoHS标准）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3V~40V
	输出电压	-
	输出电流	2.5A
	开关频率	200kHz~2.2MHz
	工作温度	-40℃~+105℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	180uA
	开关管(内置/外置)	内置
	输出类型	可调
