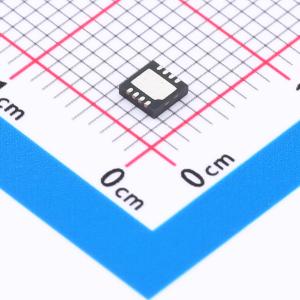

温馨提醒：图片仅供参考，商品以实物为准

ISL85413FRTZ-T7A

300mA 同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL85413FRTZ-T7A
商品编号: C2071242
商品封装: TDFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

ISL85413是一款300mA的同步降压调节器，输入电压范围为3.5V至40V。它为多种应用提供了易于使用、高效率且物料清单数量少的解决方案。ISL85413集成了高端和低端NMOS FET，并具有PFM模式以提高轻负载下的效率。如果需要强制PWM模式，可以禁用此功能。该部件默认开关频率为700kHz。通过集成NMOS器件并提供内部配置，所需的外部组件数量减少，降低了物料清单的数量和设计复杂性。

凭借宽泛的输入电压范围和减少的物料清单，该部件为多种应用提供了易于实现的设计解决方案，并提供了卓越的性能。它将为高压工业应用提供非常稳健的设计，同时也为电池供电的应用提供高效的解决方案。

该部件采用小型无铅3mmx3mm TDFN塑料封装，工作结温范围为-40℃至+125℃。

商品特性

宽输入电压范围：3.5V 至 40V
同步操作以实现高效率
无需补偿
集成高边和低边 NMOS 器件
轻负载下可选 PFM 或强制 PWM 模式
内部开关频率 700kHz
连续输出电流高达 300mA
内部软启动
所需外部元件极少
提供电源良好和使能功能

应用领域

工业控制
医疗设备
便携式仪器
分布式电源供应
云基础设施

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~40V
	输出电压	-
	输出电流	300mA
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	固定
