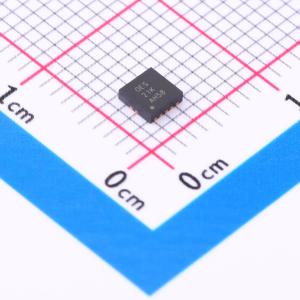

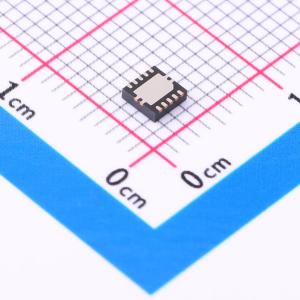

TPS61029QDRCRQ1

TPS6102x 器件为采用单节、两节或三节碱性电池、镍镉（NiCd）或镍氢（NiMH）电池，或单节锂离子（Li-Ion）或锂聚合物电池供电的产品提供电源解决方案。使用单节碱性电池时，输出电流最高可达 200 mA，并可将其放电至 0.9 V。该器件还可用于从 3.3 V 电源轨或锂离子电池产生 500 mA、5 V 的输出。这款升压转换器基于固定频率、脉宽调制（PWM）控制器，并采用同步整流器以实现最高效率。在低负载电流情况下，转换器进入省电模式，以在较宽的负载电流范围内保持高效率。可禁用省电模式，强制转换器以固定开关频率运行。升压开关中的最大峰值电流限制为 800 mA、1500 mA 或 1800 mA，具体取决于器件版本。 即使输入电压超过标称输出电压，TPS6102x 器件仍可保持输出电压稳定。输出电压可通过外部电阻分压器进行编程，或在芯片内部固定。可禁用转换器以最大限度降低电池耗电量。关断期间，负载与电池完全断开。该器件实现了低电磁干扰（EMI）模式，可减少振铃现象，实际上，当转换器进入不连续导通模式时，可降低辐射电磁能量。该器件采用 10 引脚 VSON PowerPAD 封装。

• 符合汽车应用要求
• 效率高达 96% 的同步升压转换器
• 输入电压超过标称输出电压时，输出电压仍可保持稳定
• 器件静态电流：25 μA（典型值）
• 输入电压范围：0.9 V 至 6.5 V
• 最高可达 5.5 V 的固定和可调输出电压选项
• 低输出功率时采用省电模式以提高效率
• 低电池比较器
• 低 EMI 转换器（集成抗振铃开关）
• 关断期间负载断开
• 过温保护
• 3 mm×3 mm QFN-10 小型封装

• 所有采用单节、两节和三节碱性电池、镍镉或镍氢电池或单节锂电池供电的产品
• 便携式音频播放器
• 个人数字助理（PDA）
• 手机
• 个人医疗产品
• 相机白色 LED 闪光灯
