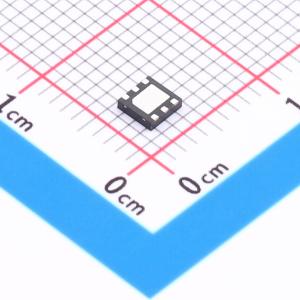

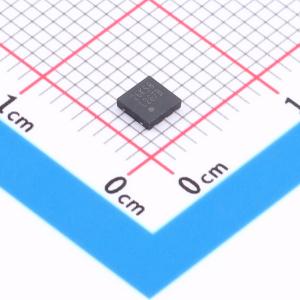

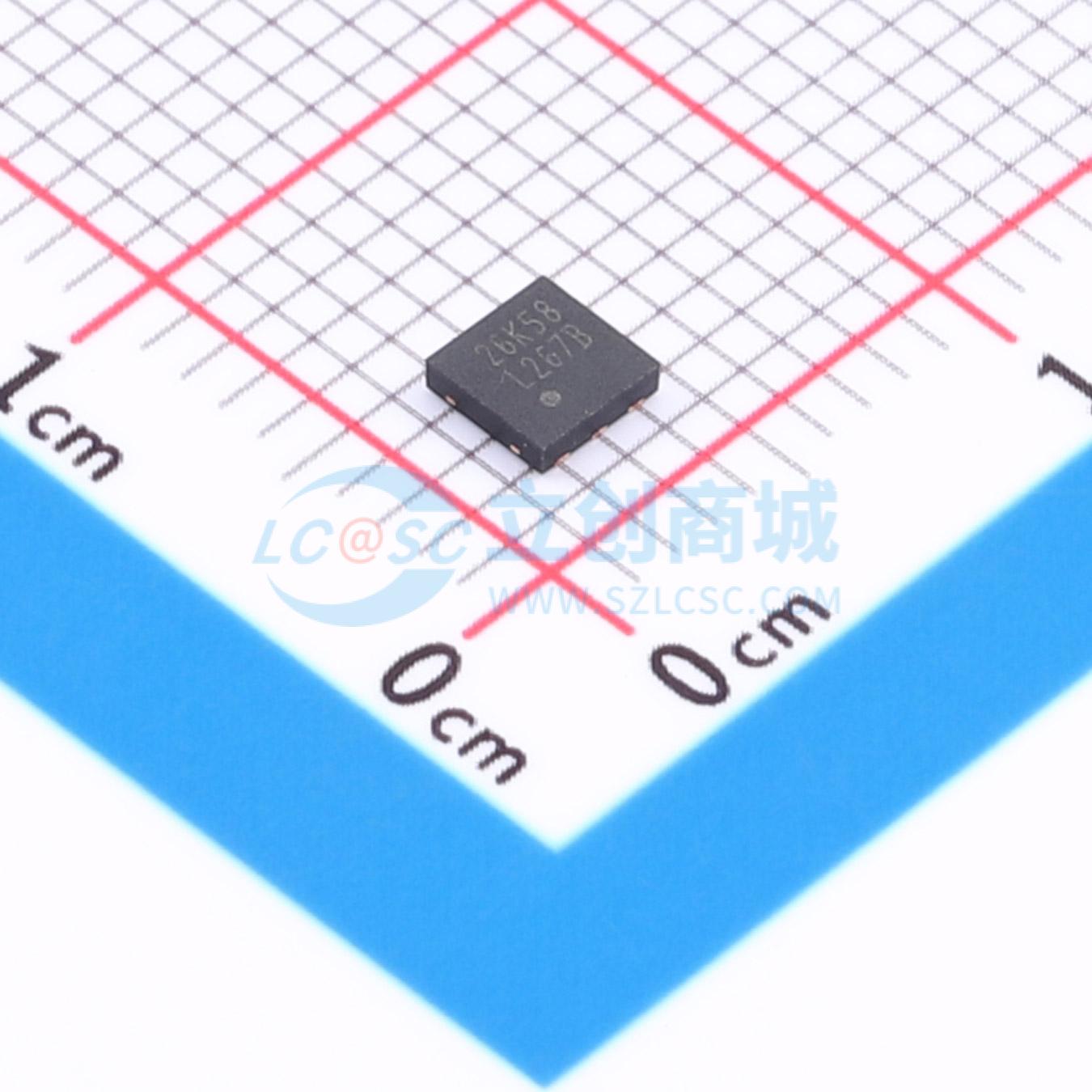

LMR10520YSD/NOPB

采用WSON封装的5.5V输入电压、2A降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LMR10520 采用 WSON 封装的 5.5V VIN、2A 降压稳压器
品牌名称: TI(德州仪器)
商品型号: LMR10520YSD/NOPB
商品编号: C2070818
商品封装: WSON-6-EP(3x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

LMR10520稳压器是一款采用6引脚WSON封装的单片、高频、PWM降压直流/直流转换器。它提供所有有效功能，从而在尽可能最小的PCB区域内提供具有快速瞬态响应和精确调节功能的本地直流/直流转换。LMR10520具有最少的外部组件，因而易于使用。该器件能够通过内部150mΩ PMOS开关来驱动2A负载，从而实现最佳的功率密度。该控制电路可实现低至30ns的导通时间，从而在整个3V至5.5V输入工作电压范围内支持极高频转换，最低输出电压为0.6V。LMR10520进行了内部补偿，因此易于使用，并且无需外部组件。尽管工作频率很高，但仍可以轻松实现高达93%的效率。包括外部关断功能，该功能具有30nA的超低待机电流。LMR10520使用电流模式控制和内部补偿在各种运行条件下提供高性能调节。其他功能包括用于减小浪涌电流的内部软启动电路、逐脉冲电流限制、热关断和输出过压保护。

商品特性

输入电压范围：3V至5.5V
输出电压范围：0.6V至4.5V
输出电流高达2A
1.6MHz (LMR10520X) 和3MHz (LMR10520Y) 开关频率
低关断IQ：30nA典型值
内部软启动
内部补偿
电流模式PWM操作
热关断
微型整体解决方案降低了系统成本
WSON (3×3×0.8mm) 封装

应用领域

从3.3V和5V电源轨到负载点的转换
空间受限型应用
电池供电类设备
工业分布式电源应用
功率计
便携式手持仪器

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~5.5V
	输出电压	600mV~4.5V
	输出电流	2A
	开关频率	3MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
