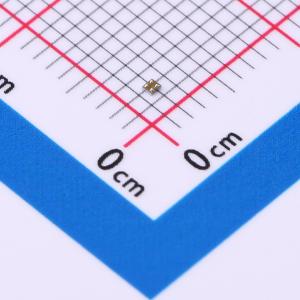

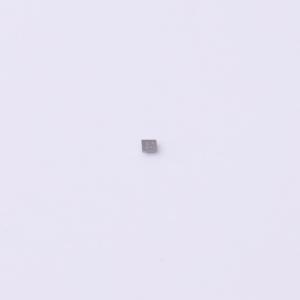

温馨提醒：图片仅供参考，商品以实物为准
M24C16-DFCU6TP/K
16 Kbit串行I2C总线EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 16 Kbit串行I2C总线EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M24C16-DFCU6TP/K
- 商品编号
- C2061118
- 商品封装
- WLCSP-4
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | I2C | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 1MHz | |
| 写周期时间(Tw) | 5ms | |
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 页写保护功能；内置上电复位(POR)；内置错误纠正码(ECC)功能；噪声抑制功能 | |
| 工作电压 | 1.6V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 工作电流 | 2mA | |
| 待机电流 | 3uA | |
| 读取访问时间(tA) | 450ns；900ns |
商品概述
M24C16-DFCU是一款16-Kbit I2C兼容的EEPROM，采用四球超薄芯片级封装（WLCSP）。该器件通过简单的串行I2C兼容接口访问，最高速率可达1MHz。其内存阵列基于先进的真EEPROM技术（电可擦除可编程存储器），组织为128页，每页16字节，并嵌入错误校正码逻辑以提升数据完整性。M24C16-DFCU提供一个额外的识别页（16字节），可用于存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 兼容所有I2C总线模式，支持1MHz和400kHz速率
- 内存阵列：16Kbits（2Kbytes）EEPROM，页大小16字节，额外可写锁定的识别页
- 供电电压范围：1.6V至5.5V
- 工作温度范围：Vcc=1.7V时为-40℃/+85℃；Vcc=1.6V时，读操作-40℃，写操作0℃/+85℃
- 施密特触发器输入用于噪声过滤
- 字节写和页写操作均在5ms内完成
- 支持随机和顺序读取模式
- ESD保护：人体模型下4kV
- 写循环寿命：25℃时4百万次，85℃时120万次
- 数据保留时间超过200年
- 封装：RoHS兼容且无卤素的WLCSP（ECOPACK2®）
- SDA为开漏输出，可与总线上其他开漏或集电极开路信号线或，需从SDA到Vcc连接上拉电阻
- 内置上电复位（POR）电路，防止上电期间意外写操作
