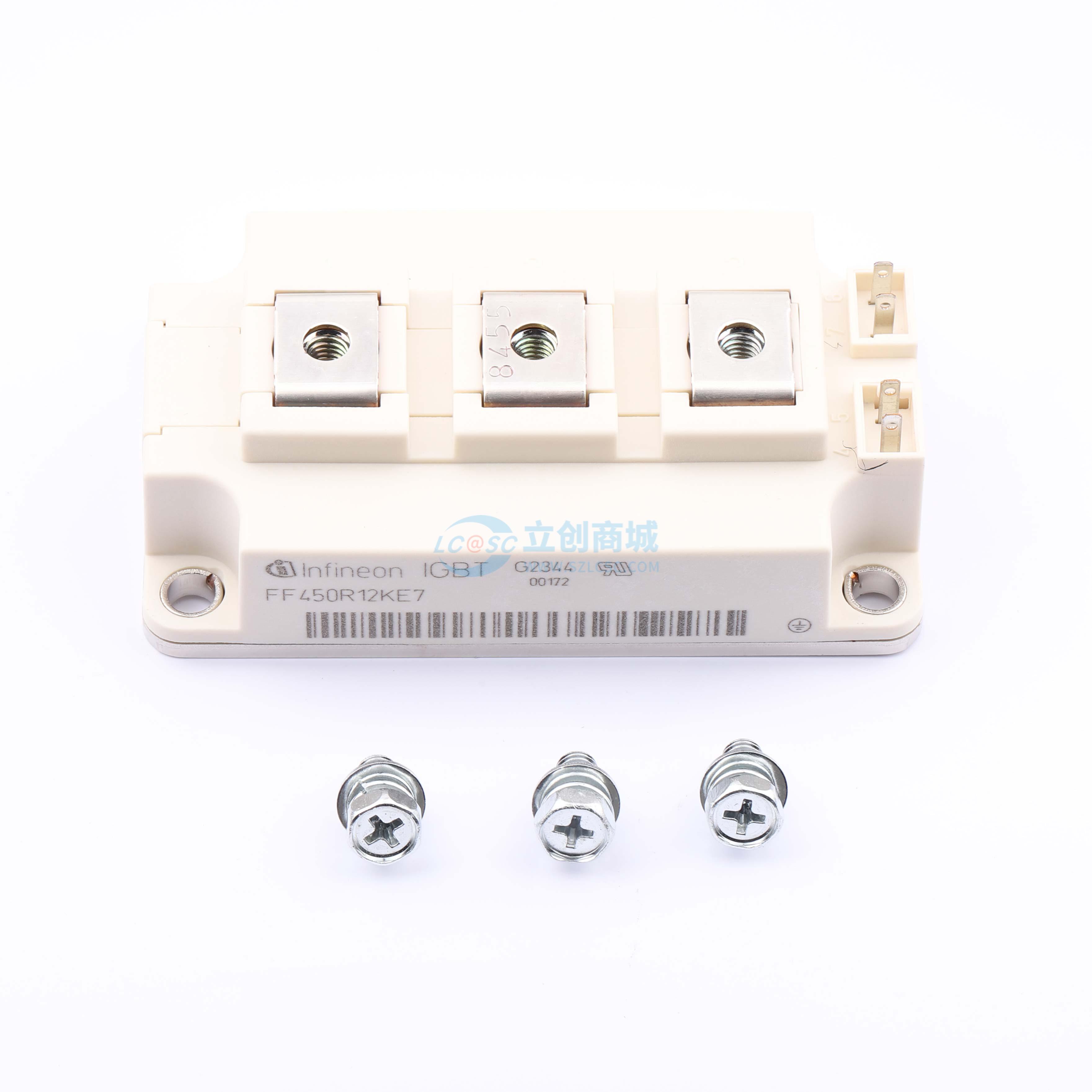

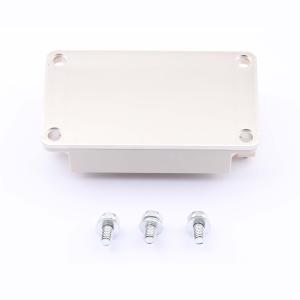

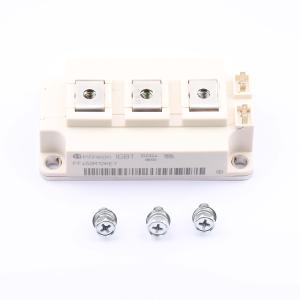

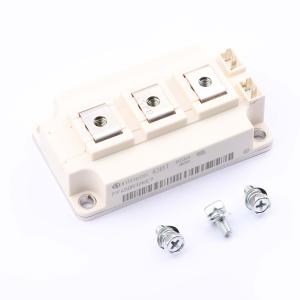

FF450R12KE7HPSA1
62mm C系列模块，采用TRENCHSTOP IGBT7和发射极控制二极管，适用于伺服驱动、太阳能应用等
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- FF450R12KE7HPSA1
- 商品编号
- C20190928
- 包装方式
- 托盘
- 商品毛重
- 500克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | - | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 450A | |
| 集电极脉冲电流(Icm) | 900A | |
| 集电极截止电流(Ices) | 100uA | |
| 集射极饱和电压(VCE(sat)) | 1.5V | |
| 栅极阈值电压(Vge(th)) | 5.8V | |
| 栅极电荷量(Qg) | 7.41uC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 70.8nF | |
| 输出电容(Coes) | - | |
| 反向传输电容(Cres) | 354pF | |
| 开启延迟时间(Td(on)) | 370ns | |
| 关断延迟时间(Td(off)) | 522ns | |
| 导通损耗(Eon) | 14.1mJ | |
| 关断损耗(Eoff) | 36.9mJ | |
| 反向恢复时间(Trr) | - | |
| 工作温度 | -40℃~+175℃ |
商品特性
- VCES = 1200 V
- IC标称值 = 450 A / ICRM = 900 A
- TRENCHSTOPTM IGBT7
- VCE,sat具有正温度系数
- 4 kV交流1分钟绝缘
- 高爬电距离和电气间隙
- 高功率密度
- 隔离底板
- 爬电距离指数（CTI）> 400的封装
- 标准外壳
应用领域
- 伺服驱动器
- 太阳能应用
- UPS系统
- 电机驱动器
- 高功率转换器
