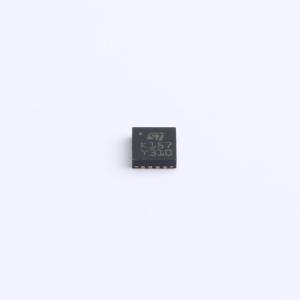

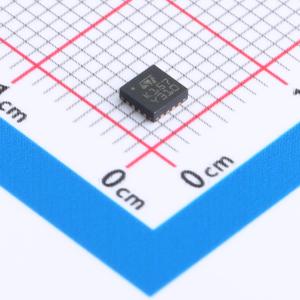

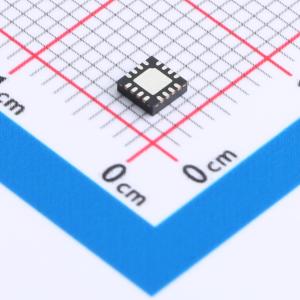

TSV854IQ4T
低功耗（180uA）通用双极5V四路运算放大器，GBP=1.3MHz
- 描述
- TSV85x、TSV85xA 系列单通道、双通道和四通道运算放大器支持低电压运行，并具备轨到轨输出摆幅。TSV85x、TSV85xA 系列性能优于行业标准的 LMV321，具备更低的电源电压能力、改善的输入失调电压和更小的封装。这些器件提供行业标准引脚排列，或具备节能关断功能，可在 25℃ 时将电源电流降至最高 50 nA
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV854IQ4T
- 商品编号
- C2058240
- 商品封装
- QFN-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 1.3MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 600V/ms | |
| 输入偏置电流(Ib) | 27nA | |
| 输入失调电流(Ios) | 500pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 静态电流(Iq) | 120uA | |
| 输出电流 | 21mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.3V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能 |
商品概述
TSV85x、TSV85xA系列单、双、四运算放大器支持低压工作，具有轨到轨输出摆幅。该系列性能优于行业标准LMV321，具备更低的供电电压能力、更优的输入失调电压和更小的封装。器件提供行业标准引脚排列或带节能关断功能的版本，关断功能可将25℃时的供电电流降至最大50nA。宽温度范围、高ESD耐受性和汽车级认证便于在恶劣的汽车应用中使用。
商品特性
- 低功耗：5V时最大180μA
- 低功耗关断模式：最大50nA
- 低失调电压：25℃时最大0.8mV
- 小封装
- 扩展温度范围：-40℃至125℃
- 低电源电压：2.3V-5.5V
- 增益带宽积：1.3MHz
- 汽车级认证
- 电池供电应用寿命更长
- 无需校准即可获得更高精度
- 尺寸比同类竞品更小
- 宽温度范围内应用性能有保证
应用领域
- 电池供电应用
- 便携设备
- 汽车信号调理
- 有源滤波
- 医疗仪器
