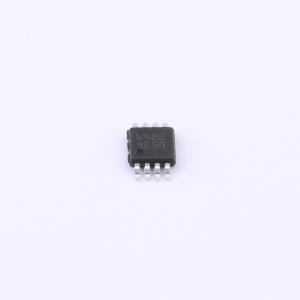

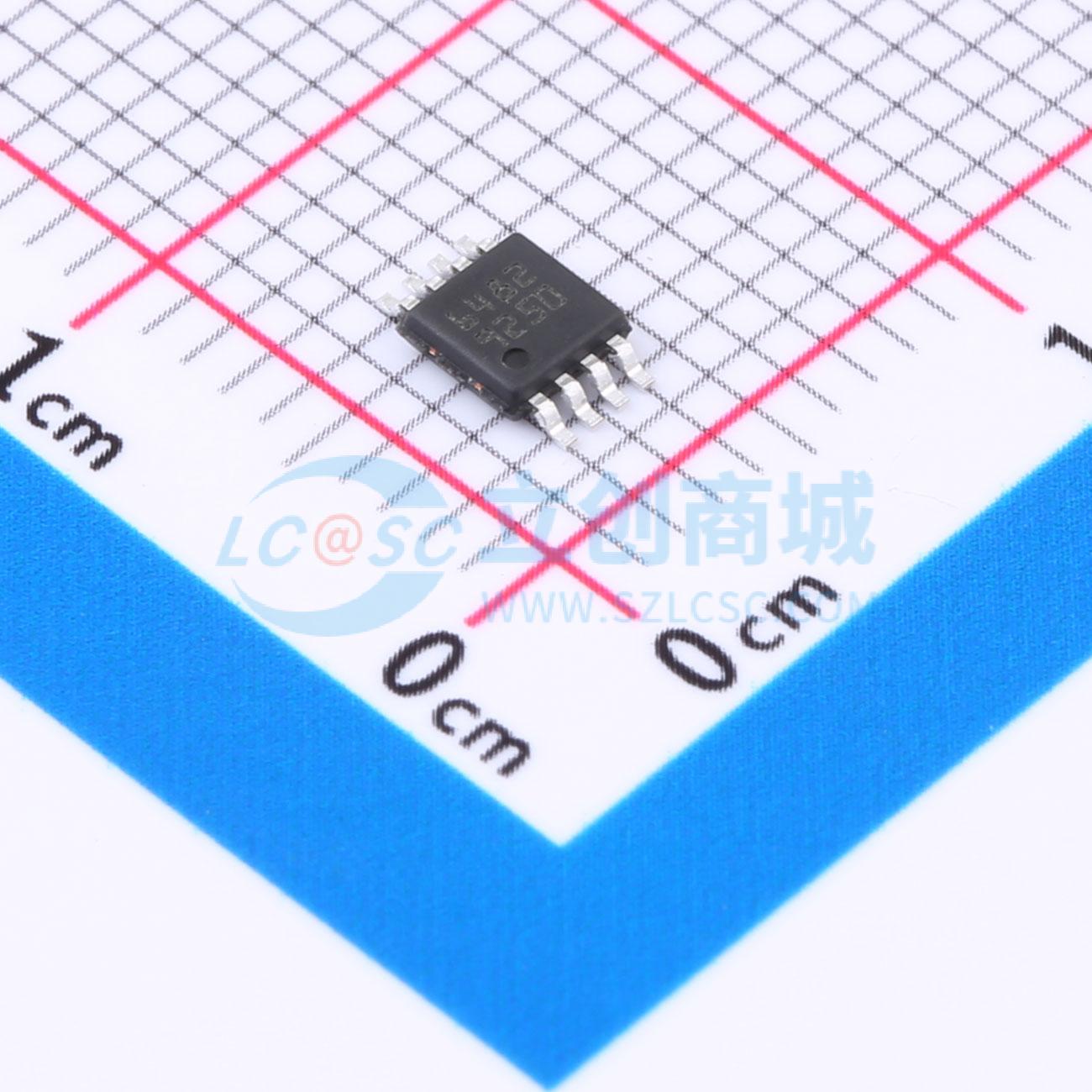

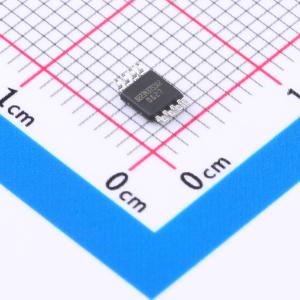

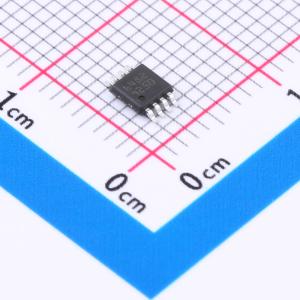

LMC6482IST
轨到轨16V CMOS双运算放大器，GBP 2.7MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供轨到轨输入和输出功能，允许产品在全范围输入和输出时不受限制。这种轨到轨能力与出色的精度相结合，使该器件非常适合需要宽输入信号范围的系统，如数据采集。这对于该产品能够运行的2.7V等低压电源尤为有用。因此，具有提供大范围电源电压的巨大优势，范围从2.7V到16V。它可以在多个应用中使用单一参考。低输入偏置电流性能使该产品非常适合在传感器接口应用中用于信号调理。此外，由于轨到轨功能，可以轻松进行低端和高端电流测量。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LMC6482IST
- 商品编号
- C2058268
- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.7MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 570uA | |
| 输出电流 | 37mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
LMC6482具有轨到轨输入和输出功能，允许该产品在全范围输入和输出下使用，不受限制。这种轨到轨能力结合出色的精度，使该器件成为数据采集等需要宽输入信号范围的系统的理想选择。对于LMC6482能够工作的低电压电源（如2.7V）来说，这尤其有用。因此，LMC6482的一大优势是提供从2.7V到16V的大范围电源电压，可在多个应用中使用单一参考。低输入偏置电流性能使LMC6482非常适合用于传感器接口应用中的信号调理。此外，得益于轨到轨功能，可以轻松进行低侧和高侧电流测量。
商品特性
- 低输入失调电压：最大2mV
- 轨到轨输入和输出
- 出色的共模抑制比：16V时98dB
- 低电流消耗：最大900μA
- 增益带宽积：2.7MHz
- 低电源电压：2.7至16V
- 单位增益稳定
- 低输入偏置电流：最大50pA
- 高ESD耐受性：4kV HBM
- 扩展温度范围：-40℃至+125℃
应用领域
- 数据采集系统
- 电池供电仪器
- 仪表放大器
- 有源滤波
- DAC缓冲器
- 高阻抗传感器接口
- 电流检测（高侧和低侧）
