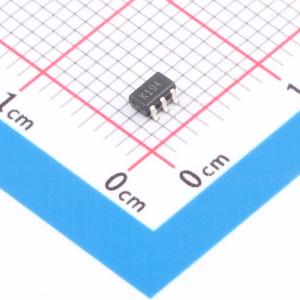

温馨提醒：图片仅供参考，商品以实物为准
TSB611IYLT
低功耗，轨到轨输出，36V运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TSB611, TSB612 运算放大器提供扩展的电源电压工作范围和轨到轨输出。在 36 V 电源电压下，每个放大器消耗小于 125 μA 的电流，同时具有 560 kHz 的增益带宽积，实现了出色的速度/功耗比。 TSB611, TSB612 可在 -40°C 至 125°C 的宽温度范围内工作，非常适合工业和汽车应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSB611IYLT
- 商品编号
- C2058310
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 560kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 1.8uV/℃ | |
| 压摆率(SR) | 180V/ms | |
| 输入偏置电流(Ib) | 15nA | |
| 输入失调电流(Ios) | 10nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 37nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 115dB | |
| 静态电流(Iq) | 92uA | |
| 输出电流 | 28mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
TSB611、TSB612运算放大器（运放）具有扩展的电源电压工作范围和轨到轨输出。它们具有560 kHz的增益带宽积，在36 V电源电压下每个放大器的功耗低于125 μA，实现了良好的速度/功耗比。该器件工作温度范围宽，为-40℃至125℃，非常适合工业和汽车应用。由于封装尺寸小，它们可用于电路板空间有限的应用场景，从而降低PCB的总体成本。
商品特性
- 低失调电压：最大1 mV
- 低电流消耗：36 V时每个放大器最大125 μA
- 宽电源电压：2.7至36 V
- 增益带宽积：典型值560 kHz
- 单位增益稳定
- 轨到轨输出
- 输入共模电压包含地电位
- ESD耐受性高：4 kV HBM
- 扩展温度范围：-40℃至125℃
- 汽车级认证
- 封装类型：SO8、MiniSO8、SOT23-5
应用领域
- 工业领域
- 电源
- 汽车领域
