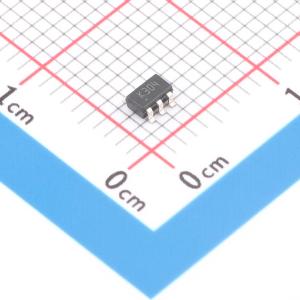

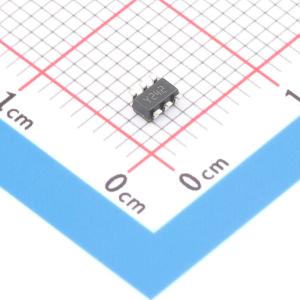

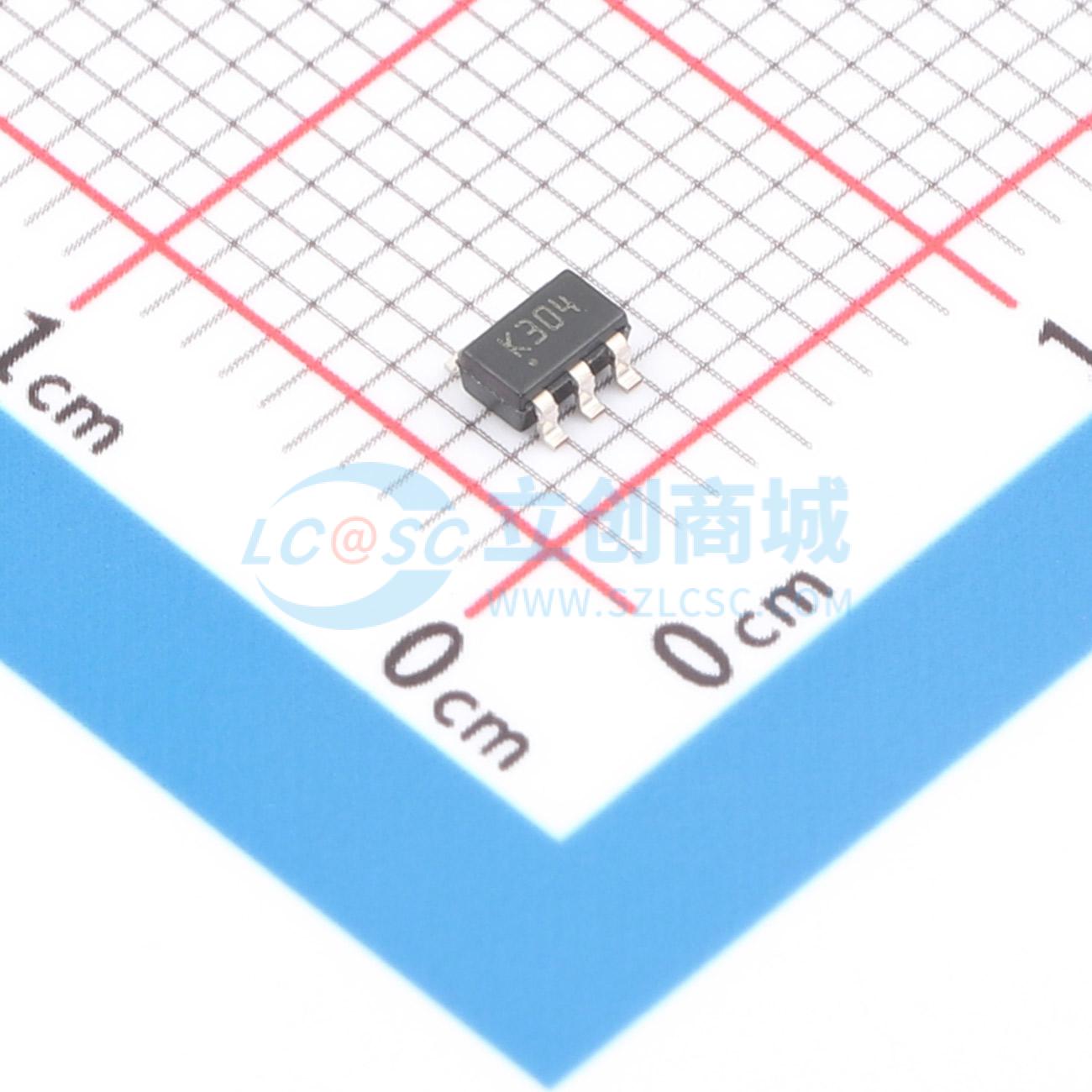

温馨提醒：图片仅供参考，商品以实物为准
TSX920ILT
宽带宽（10MHz）轨到轨16V CMOS单路运算放大器，支持待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 单路和双路运算放大器提供出色的交流特性，如 10 MHz 增益带宽、17 V/ms 压摆率和 0.0003% THD+N。这些特性使其特别适合用于通信、ADC 的 I/V 放大器和有源滤波应用。其轨到轨输入和输出能力，同时在 4V 至 16V 的宽电源电压范围内工作，使这些器件可用于广泛的应用领域。由于这些器件可用于汽车市场，因此具备汽车级认证
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSX920ILT
- 商品编号
- C2058435
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.196克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 压摆率(SR) | 17V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 11.8nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 76dB | |
| 静态电流(Iq) | 2.9mA | |
| 输出电流 | 21mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能；ESD保护 |
商品概述
TSX92x单通道和双通道运算放大器具有优秀的AC特性，如10MHz增益带宽、17V/ms压摆率和0.0003 THD+N。这些特性使TSX92x系列特别适合通信、ADC的I/V放大器和有源滤波应用。它们具有轨到轨输入和输出能力，工作在4V至16V的宽电源电压范围，可用于多种应用场景。该系列支持汽车级认证，可用于汽车市场领域。单通道（TSX920）和双通道（TSX923）版本具备关断模式，激活时可显著降低电流消耗。TSX92x系列提供SMD封装，集成度高。TSX922使用的DFN8封装典型尺寸为2×2mm，最大高度为0.8mm，进一步减小了封装尺寸。
商品特性
- 轨到轨输入和输出
- 宽电源电压范围：4V至16V
- 增益带宽积：16V时典型值为10MHz
- 低功耗：16V时每放大器典型值为2.8mA
- 单位增益稳定
- 低输入偏置电流：典型值为10pA
- 高ESD耐受性：4kV HBM
- 扩展温度范围：-40℃至125℃
- 支持汽车级认证
- 单通道（TSX920）和双通道（TSX923）版本具备关断模式
应用领域
- 通信
- 过程控制
- 测试设备
- ADC的I/V放大器
- 有源滤波
- 汽车市场领域
