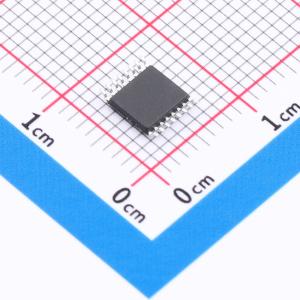

温馨提醒：图片仅供参考，商品以实物为准
TSV6395IPT
微功耗（60uA）轨到轨输入/输出5V CMOS四路运算放大器，GBP = 2.4MHz，支持待机模式
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 双路和四路运算放大器（运放）提供低电压操作以及轨到轨输入和输出。对于配置了增益的应用，在 5V 时仅消耗 60μA，同时具有 2.4MHz 的增益带宽积。器件还具有超低输入偏置电流，并具有关断模式（TSV6393、TSV6395）。这些特性使该系列非常适合传感器接口、电池供电和便携式应用以及有源滤波。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV6395IPT
- 商品编号
- C2058534
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.4MHz | |
| 输入失调电压(Vos) | 3mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.1V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 60nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 静态电流(Iq) | 60uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 使能/关断功能；去补偿稳定 |
商品概述
TSV639x系列双路和四路运算放大器提供低电压操作和轨到轨输入输出。在增益配置的应用中，该系列具有出色的速度/功耗比，增益带宽积为2.4MHz，5V时仅消耗60μA。设备还具有超低输入偏置电流，部分型号（TSV6393、TSV6395）具备低功耗关断模式。这些特性使TSV639x系列适用于传感器接口、电池供电和便携式应用以及有源滤波。
商品特性
- 轨到轨输入和输出
- 低功耗：5V时典型值60μA
- 低电源电压：1.5V-5.5V
- 增益带宽积：典型值2.4MHz，增益等于或高于-3或4时稳定
- 低功耗关断模式：典型值5nA
- 低失调电压：A版本最大800μV
- 低输入偏置电流：典型值1pA
- EMI硬化运算放大器
- ESD高耐受性：4kV HBM
- 扩展温度范围：-40℃至125℃
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
