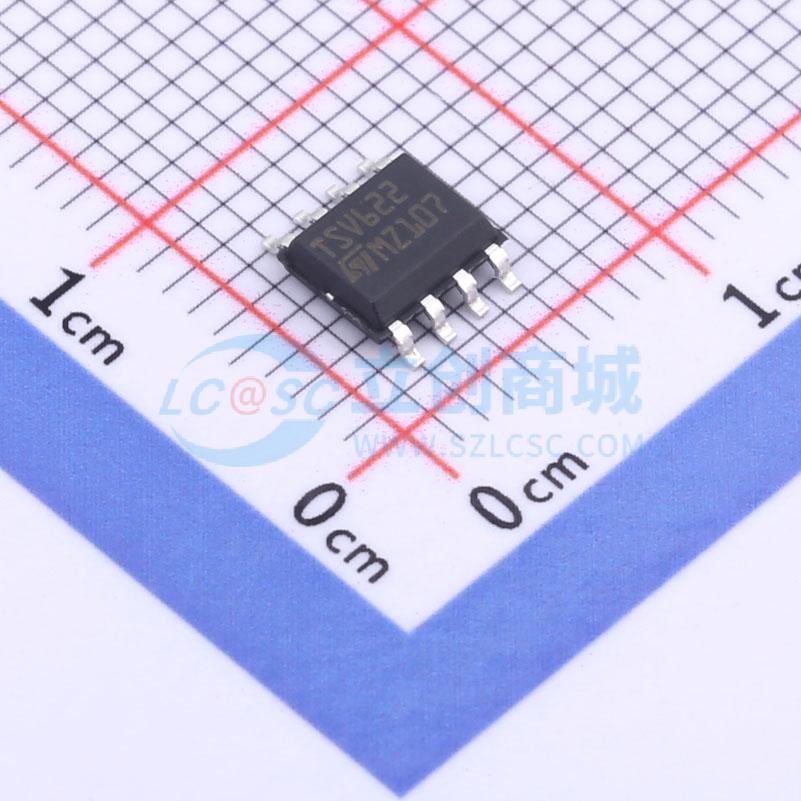

TSV622IDT
微功耗（29uA）轨到轨输入/输出5V CMOS双路运算放大器，GBP = 420kHz
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TSV622、TSV622A、TSV623、TSV623A、TSV624、TSV624A、TSV625 和 TSV625A 双路及四路运算放大器可实现低电压、低功耗运行，且具备轨到轨输入和输出功能。TSV62x/TSV62xA 系列具有出色的速度/功耗比，在 5 V 电源电压下仅消耗 29 µA 电流，同时可提供 420 kHz 的增益带宽积。
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSV622IDT
- 商品编号
- C2058629
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 420kHz | |
| 输入失调电压(Vos) | 4mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 155V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 噪声密度(eN) | 77nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 74dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 25uA | |
| 输出电流 | 10mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.5V~5.5V |
商品概述
TSV622、TSV622A、TSV623、TSV623A、TSV624、TSV624A、TSV625和TSV625A双路和四路运算放大器具备低电压、低功耗运行能力，以及轨到轨输入和输出特性。 TSV62x/TSV62xA系列具有出色的速度/功耗比，在5V电源电压下仅消耗29µA电流，同时提供420kHz的增益带宽积。 这些运算放大器在高达100pF的容性负载下实现单位增益稳定。它们还具有超低输入偏置电流和低输入失调电压。TSV623（双路）和TSV625（四路）设有两个关断引脚，以降低功耗。 这些特性使TSV62x/TSV62xA系列非常适合用于传感器接口、电池供电和便携式应用以及有源滤波。
商品特性
- 轨到轨输入和输出
- 低功耗：典型值29µA，最大值36µA
- 低电源电压：1.5 - 5.5V
- 增益带宽积：典型值420kHz
- 在100pF电容上实现单位增益稳定
- 低功耗关断模式：典型值5nA
- 高精度：最大值800µV（A版本）
- 低输入偏置电流：典型值1pA 抗电磁干扰运算放大器
应用领域
- 电池供电应用
- 便携式设备
- 信号调理
- 有源滤波
- 医疗仪器
