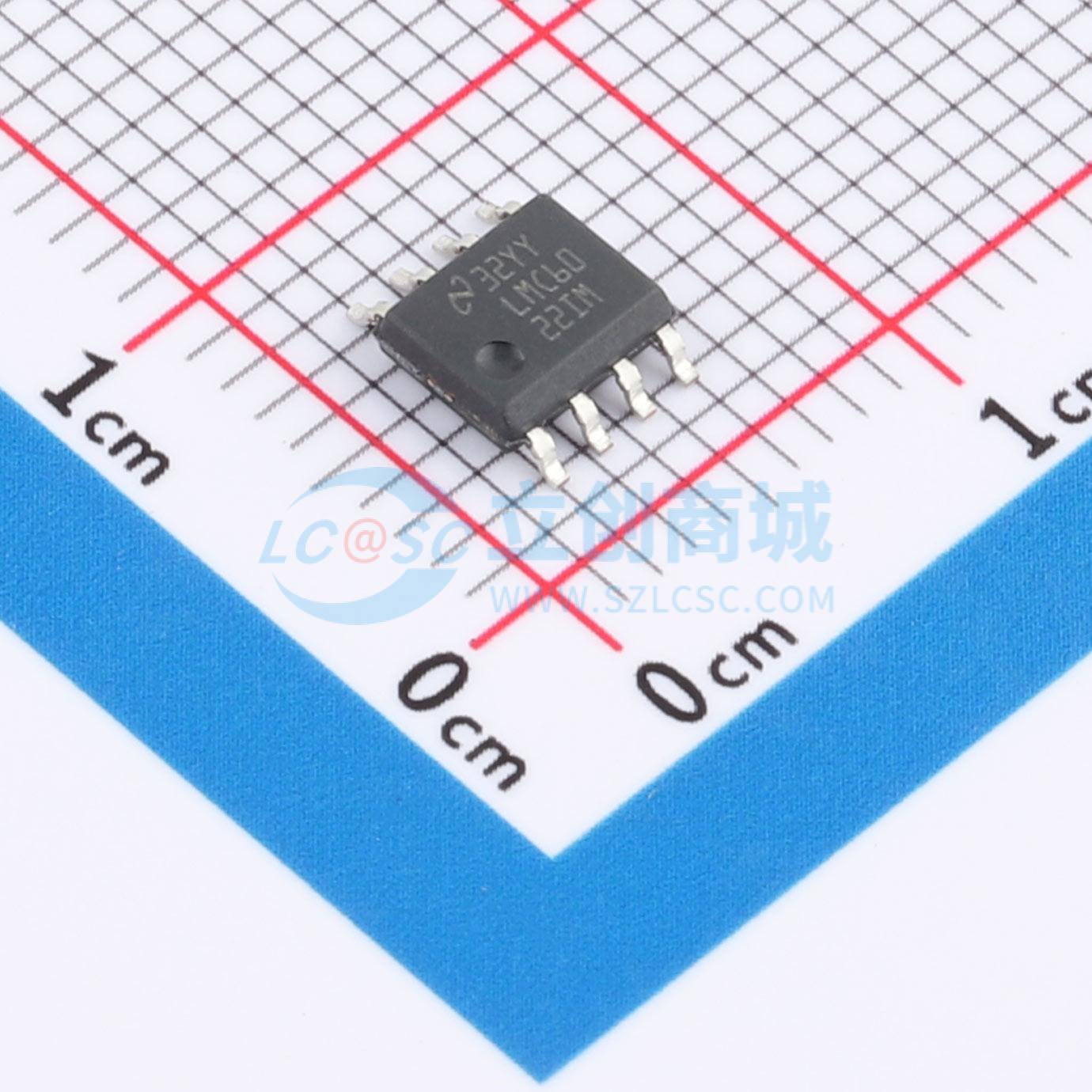

温馨提醒：图片仅供参考，商品以实物为准

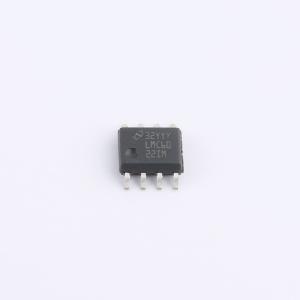

LMC6022IMX/NOPB
低功耗CMOS双运算放大器，可单电源或双电源供电，输入共模范围可达V-，输入偏置电流低，电压增益高
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMC6022 双通道、15.5V、350kHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LMC6022IMX/NOPB
- 商品编号
- C2058325
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.44克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 350kHz | |
| 输入失调电压(Vos) | 9mV | |
| 输入失调电压温漂(Vos TC) | 2.5uV/℃ | |
| 压摆率(SR) | 110V/ms | |
| 输入偏置电流(Ib) | 0.04pA | |
| 输入失调电流(Ios) | 0.01pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 42nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 83dB | |
| 静态电流(Iq) | 86uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 4.75V~15.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
LMC6022是一款低功耗CMOS双运算放大器，可采用单电源或双电源供电。其输入共模范围可达V-，在100kΩ和5kΩ负载下的电压增益表现不劣于常用双极型同类产品，功耗低于0.5mW，采用双多晶硅硅栅CMOS工艺制造，内置有限的ESD保护，存储或操作过程中可将引脚短接或将器件放置在导电泡沫中，防止MOS栅极发生静电损坏。
商品特性
- 针对100kΩ和5kΩ负载制定规格
- 电压增益可达120dB
- 失调电压漂移低，为2.5μV/℃
- 输入偏置电流极低，为40fA
- 输入共模范围包含V-
- 电源工作范围为+5V~+15V
- 失真低，1kHz下为0.01
- 压摆率为0.11V/μs
- 支持微功耗运行，功耗为0.5mW
- 最高允许结温为150℃
- 输出电流长期超过±30mA可能会影响可靠性
- V+大于13V时，不可将输出连接至V+，否则可能影响可靠性
应用领域
- 高阻抗缓冲器或前置放大器
- 电流-电压转换器
- 长期积分器
- 采样保持电路
- 峰值检测器
- 医疗仪器
- 工业控制
