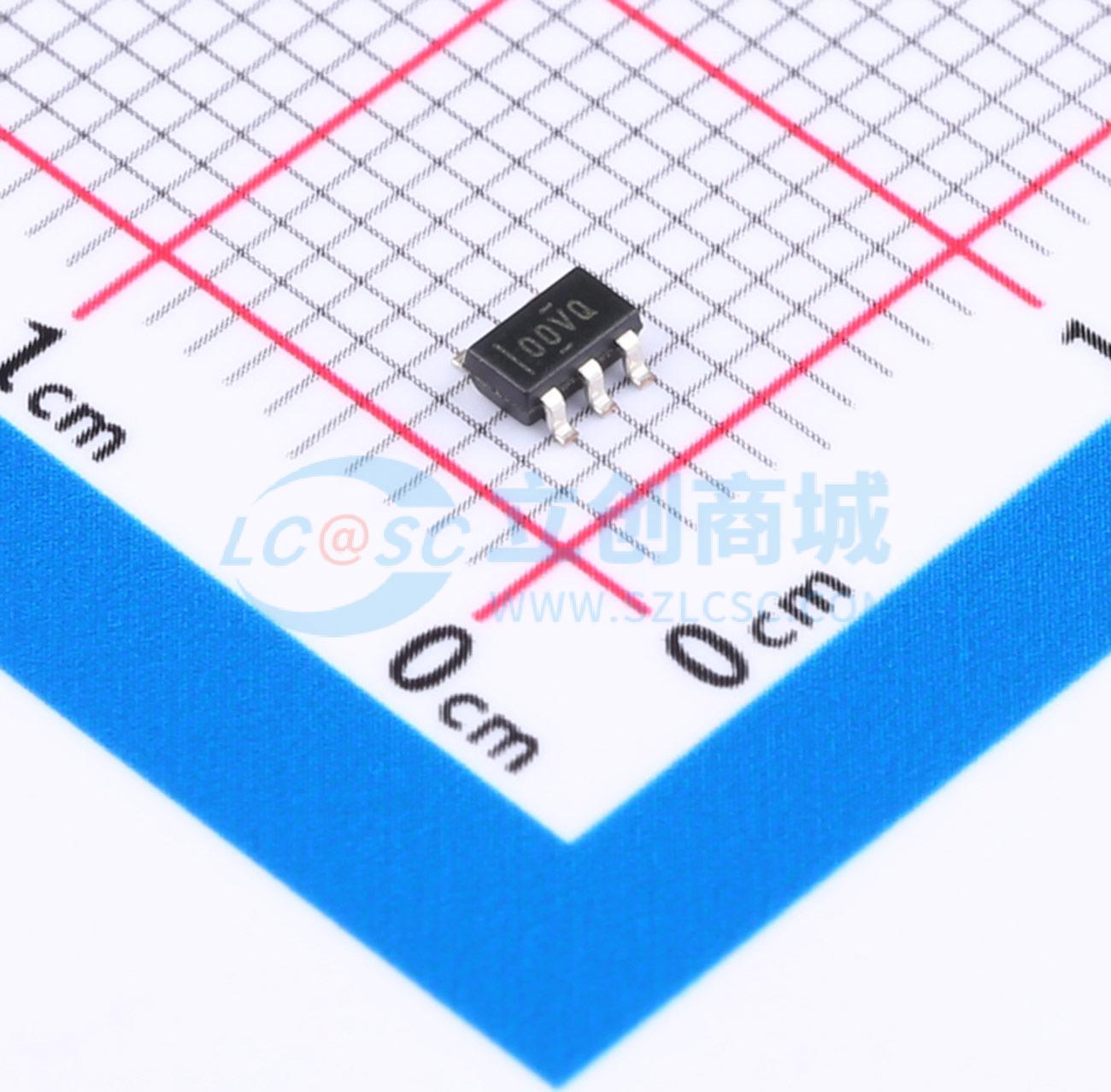

OPA356AQDBVRQ1
200MHz CMOS运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA356-Q1 汽车类 2.5V、200MHz GBW、CMOS 单通道运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA356AQDBVRQ1
- 商品编号
- C2058337
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.071克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 200MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 7uV/℃ | |
| 压摆率(SR) | 360V/us | |
| 输入偏置电流(Ib) | 3pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50pA | |
| 噪声密度(eN) | 5.8nV/√Hz@1MHz | |
| 共模抑制比(CMRR) | 80dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 8.3mA | |
| 输出电流 | 100mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-1.25V；1.25V~2.75V |
商品概述
OPA356-Q1 是一款高速电压反馈CMOS 运算放大器，专为视频应用和其他需要宽带宽的应用而设计。OPA356-Q1 具有单位增益稳定性，可以驱动大输出电流。差分增益为 0.02% ，而差分相位为 0.05°。静态电流只有 8.3mA。 OPA356-Q1 针对低至 2.5V (±1.25V) 和高达 5.5V(±2.75V) 的单电源或双电源供电运行进行了优化。OPA356-Q1 的共模输入范围的下限可扩展至低于接地电压 100mV ，上限可扩展至高于 V+1.5V 。电源轨的输出摆幅在 100mV 以内，从而支持宽动态范围。 OPA356-Q1 采用SOT23-5 封装，额定温度范围为 -40°C 至 125°C。
商品特性
- 符合汽车类应用要求，具有符合AEC-Q100 标准的下列特性：
- 器件温度等级： -40°C 至 125°C 环境温度范围
- 器件HBM ESD 分类等级2
- 器件CDM ESD 分类等级C6
- 单位增益带宽：450MHz
- 高带宽：200MHz GBW
- 高压摆率： 360V/μs
- 低噪声：5.8 nV/√Hz
- 出色的视频性能：
- 差分增益： 0.02%
- 差分相位： 0.05°
- 0.1dB 增益平坦度：75MHz
- 输入范围包括接地轨到轨输出（在 100mV 以内）
- 低输入偏置电流：3pA
- 热关断
- 单电源工作电压范围：2.5V 至5.5V
应用领域
- 信息娱乐系统
- ADAS 系统
- 雷达
- 动态稳定控制(DSC)
