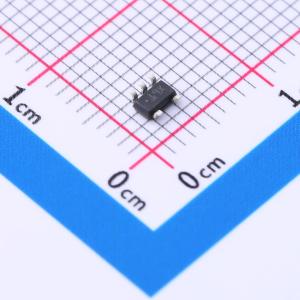

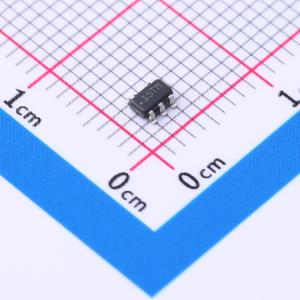

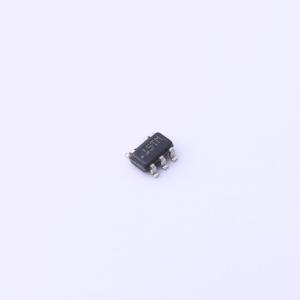

温馨提醒：图片仅供参考，商品以实物为准
LPV811DBVR
毫微功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LPV811 单通道 450nA 毫微功耗精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LPV811DBVR
- 商品编号
- C2058345
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 单路 | |
| 增益带宽积(GBP) | 8kHz | |
| 输入偏置电流(Ib) | 0.1pA | |
| 输入失调电压(Vos) | 370uV | |
| 共模抑制比(CMRR) | 95dB | |
| 压摆率(SR) | 0.002V/us | |
| 输出电流 | 4.7mA |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输出 | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 静态电流(Iq) | 450nA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.6V~5.5V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 420nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 0.1pA |
商品概述
LPV811（单通道）和LPV812（双通道）系列超低功耗精密运算放大器是由电池供电的无线设备和低功耗有线设备中“常开”感测中的感测应用。凭借8kHz带宽、425nA静态电流以及削减至300μV以下的偏移电压，LPV81x放大器具备所需的高精度特性，同时能够为注重电池寿命的设备（例如气体检测器和便携式电子设备）将功耗降至最低。
除超低功耗特性外，LPV81x放大器还具有实现毫微微安偏置电流的CMOS输入级，可用于阻抗源应用。LPV81x放大器还特有一个负轨感测输入级和一个相对于电源轨的摆幅为毫伏级的轨到轨输出级，从而尽可能保持最宽的动态范围。LPV81x设有电磁干扰(EMI)保护，可降低来自手机、WiFi、无线电发射器和标签阅读器的无用射频信号对系统造成的影响。
商品特性
- 毫微功耗电源电流：425nA/通道
- 偏移电压：300μV（最大值）
- TcVos：1μV/°C
- 增益带宽：8kHz
- 单位增益稳定
- 低输入偏置电流：100fA
- 宽电源电压范围：1.6V至5.5V
- 轨到轨输出
- 无输出反转
- EMI保护
- 温度范围：-40°C至125°C
- 行业标准封装：
- 5引脚小外形尺寸晶体管(SOT)-23封装（单通道版本）
- 8引脚超薄小外形尺寸(VSSOP)封装（双通道版本）
应用领域
- CO和O₂气体探测器(TIDA - 0756)
- PIR运动检测器
- 电流感测
- 温度调节装置
- 物联网(IoT)远程传感器
- 有效的射频识别(RFID)阅读器和标签
- 便携式医疗设备
