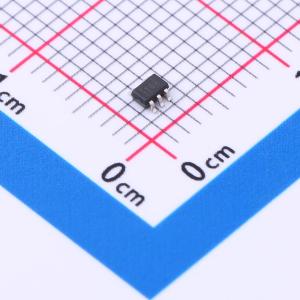

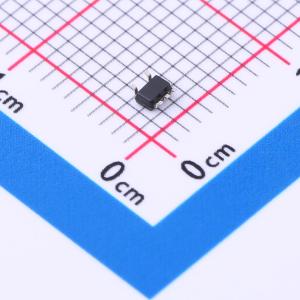

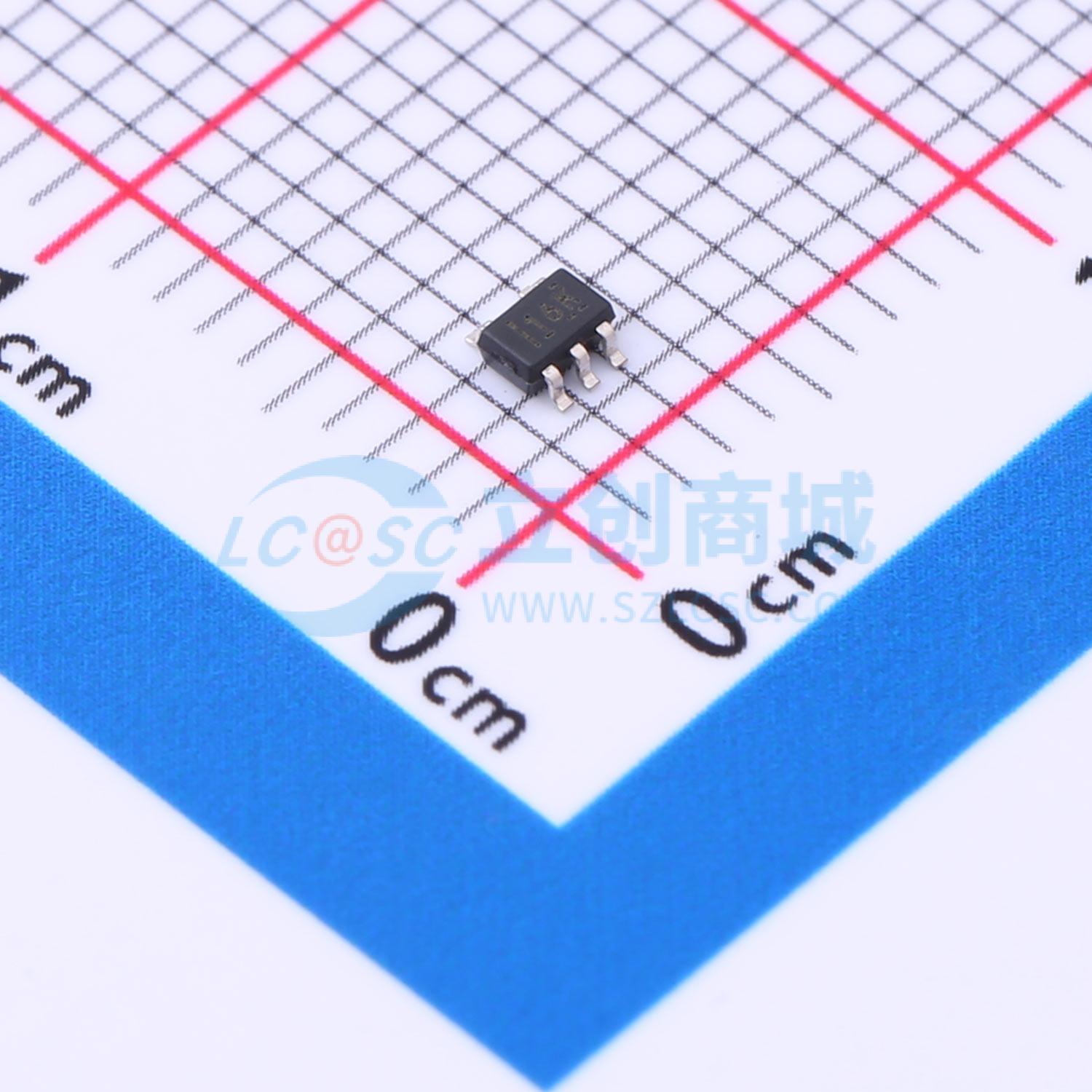

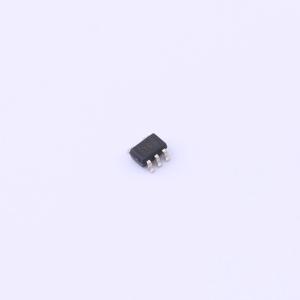

OPA837IDCKR

OPA837 和 OPA2837 是单通道和双通道单位增益稳定电压反馈放大器，与其他精密运算放大器相比能够提供较高的 MHz/mW 带宽。这两款 3.0mW 器件每通道仅消耗 600μA（通过单个 5V 电源），能够以 1V/V 的增益提供 105MHz 带宽。±130μV（最大值）的极低修整失调电压可提供典型值 (±1σ) 为 ±0.4μV/°C 的温漂。 OPAx837 理论上非常适合单端逐次逼近型寄存器(SAR) 模数转换器 (ADC) 驱动应用，能够针对 3mW 静态功率提供一种较低的输入点噪声级别 (4.7nV/√Hz)。极高的 50MHz 增益带宽积可针对高频率提供低输出阻抗，这是在 SAR ADC 驱动器应用中提供快速充电电流所必需的。该低动态输出阻抗还适用于采用精密 ADC 的基准缓冲器应用。单通道 OPA837 采用 6 引脚 SOT - 23 封装（包括电源关断特性）和 5 引脚 SC70 封装，而双通道 OPA2837 则采用 8 引脚 VSSOP 封装和 10 引脚 WQFN 封装。 具有真正接地输入和输出范围的低功耗、低噪声、精密单端 SAR ADC 驱动器。 OPAx837 具有 -40°C 至 +125°C 的宽额定运行温度范围。

• 带宽：105MHz (AV = 1V/V)
• 极低（修整后）的电源电流：600μA
• 增益带宽积：50MHz
• 压摆率：105V/μs
• 负轨输入，轨至轨输出
• 单电源工作电压范围：2.7V 至 5.4V
• 25°C 下的输入偏移电压：±130μV（最大值）
• 输入偏移电压漂移（DCK 封装）：< ±1.6μV/°C（最大值）
• 输入电压噪声：4.7nV/√Hz ( > 100Hz)
• HD2：-120dBc（2VP - P、100kHz 时）
• HD3：-145dBc（2VP - P、100kHz 时）
• 稳定时间：35ns，0.5V 阶跃到 0.1%
• 5μA 关断电流，并且能够从关断快速恢复（针对功率调节应用）

• 12 位至 16 位低功耗 SAR 驱动器精密 ADC 基准缓冲器
• 极低功耗有源滤波器
• 低功耗跨阻放大器
• 传感器信号调节
• 可穿戴设备低侧电流检测
