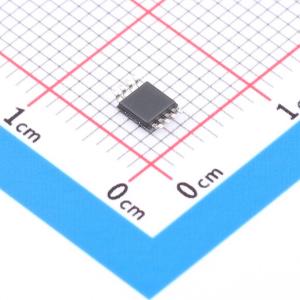

温馨提醒：图片仅供参考，商品以实物为准
OA2NP34S
低功耗轨到轨输入和输出CMOS双路运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CMOS 运算放大器每通道典型功耗为 580 nA，最大功耗为 750 nA，电源电压范围为 1.5V 至 5.5V，这些特性使该运算放大器系列在低功耗应用中可由硬币型锂电池或稳压电源高效供电。分别有单路、双路和四路运算放大器版本。8kHz 增益带宽使其适用于可穿戴设备、健身和医疗保健以及传感器信号调理应用。
- 品牌名称
- ST(意法半导体)
- 商品型号
- OA2NP34S
- 商品编号
- C2058290

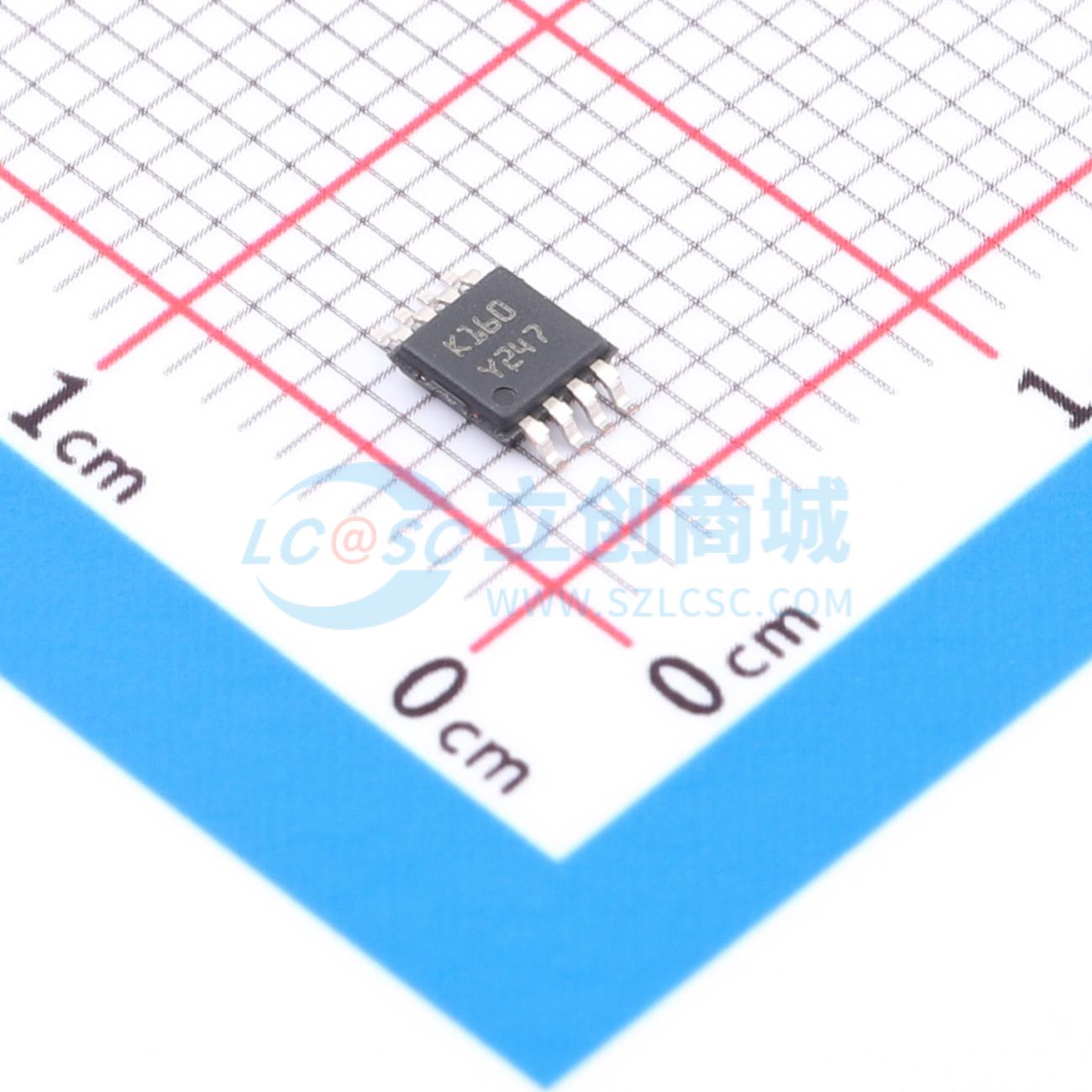

- 商品封装
- MiniSO-8
- 包装方式
- 编带
- 商品毛重
- 0.435克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 8kHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 3V/ms | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 265nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 85dB | |
| 静态电流(Iq) | 580nA | |
| 输出电流 | 11mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.5V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
OA1NP、OA2NP、OA4NP系列CMOS运算放大器在1.8V供电时，每个通道的典型功耗为580nA，最大功耗为750nA。结合1.5V至5.5V的供电电压范围，这些特性使得该系列运算放大器可通过纽扣式锂电池或稳压电源高效供电，适用于低功耗应用。OA1NP、OA2NP、OA4NP分别为单、双、四运算放大器版本。该系列器件的8kHz增益带宽使其适用于可穿戴、健身、医疗及传感器信号调理应用。
商品特性
- 低功耗：25℃、1.8V供电时，每个通道典型值为580nA
- 低供电电压：1.5V-5.5V
- 单位增益稳定
- 轨到轨输入和输出
- 增益带宽积：典型值8kHz
- 低输入偏置电流：25℃时最大5pA
- ESD耐受能力强：2kV HBM
- 工业温度范围：-40℃至+85℃
- 对电源瞬态下降具有耐受性
- 可对高阻抗传感器进行精确信号调理
- 快速去饱和
应用领域
- 可穿戴设备
- 健身和医疗领域
- 医疗仪器
- 传感器信号调理
