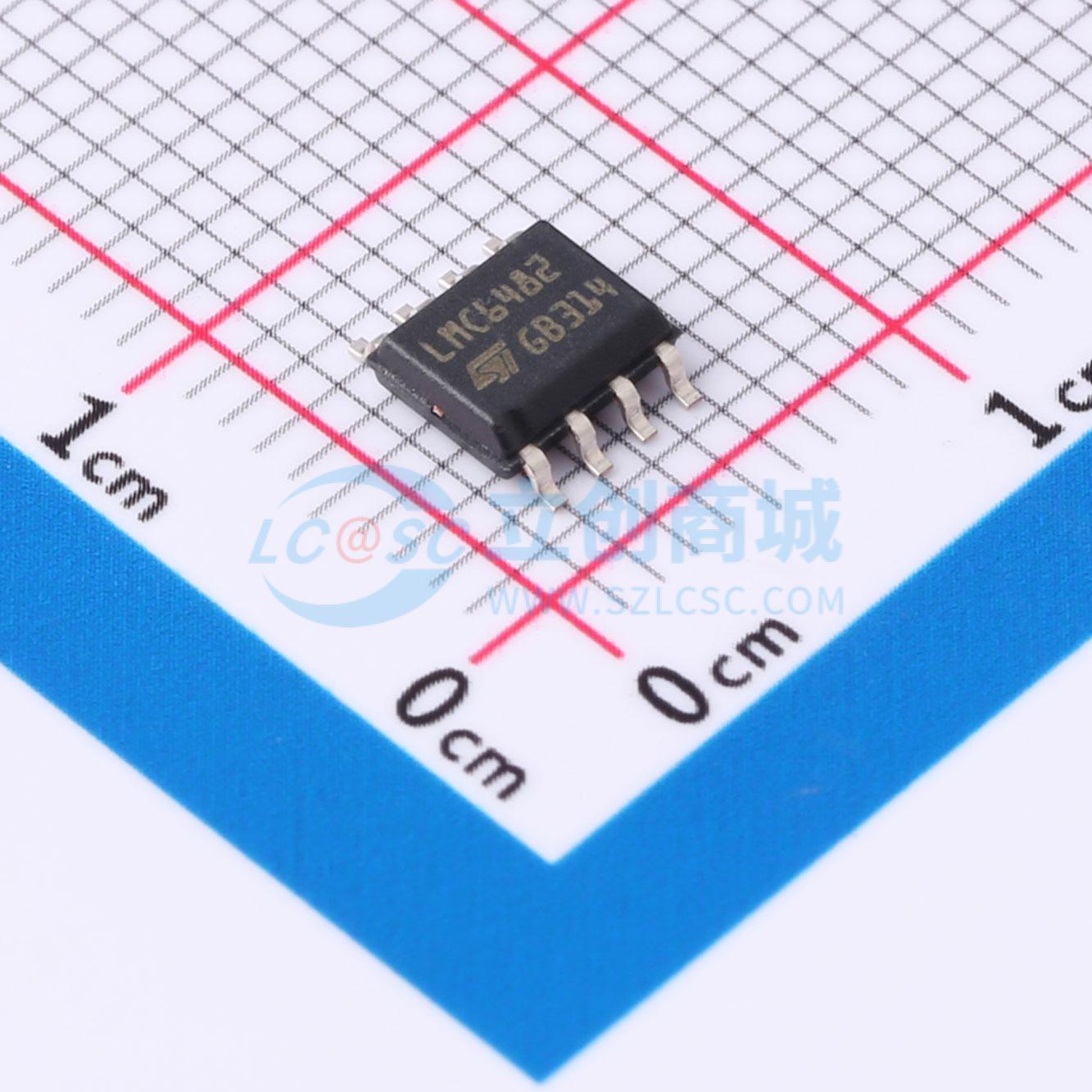

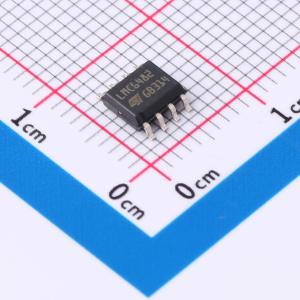

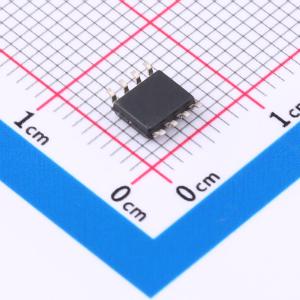

LMC6482IDT
轨到轨16V CMOS双运算放大器，GBP 2.7MHz
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMC6482具备轨到轨输入和输出功能，使该产品能够在全范围输入和输出条件下不受限制地使用。这种轨到轨能力与出色的精度相结合，使该器件非常适合数据采集等需要宽输入信号范围的系统。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LMC6482IDT
- 商品编号
- C2058286
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2275克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.7MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 5uV/℃ | |
| 压摆率(SR) | 1.4V/us | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电流(Ios) | 50pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 22nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 98dB | |
| 静态电流(Iq) | 900uA | |
| 输出电流 | 68mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.7V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | 内置补偿；ESD保护 |
商品概述
LMC6482具有轨到轨输入和输出功能，允许该产品在全范围输入和输出下使用，不受限制。这种轨到轨能力结合出色的精度，使该器件成为数据采集等需要宽输入信号范围的系统的理想选择。对于LMC6482能够工作的低电压电源（如2.7V）来说，这尤其有用。因此，LMC6482的一大优势是提供从2.7V到16V的大范围电源电压，可在多个应用中使用单一参考。低输入偏置电流性能使LMC6482非常适合用于传感器接口应用中的信号调理。此外，得益于轨到轨功能，可以轻松进行低侧和高侧电流测量。
商品特性
- 低输入失调电压：最大2mV
- 轨到轨输入和输出
- 出色的共模抑制比：16V时98dB
- 低电流消耗：最大900μA
- 增益带宽积：2.7MHz
- 低电源电压：2.7至16V
- 单位增益稳定
- 低输入偏置电流：最大50pA
- 高ESD耐受性：4kV HBM
- 扩展温度范围：-40℃至+125℃
应用领域
- 数据采集系统
- 电池供电仪器
- 仪表放大器
- 有源滤波
- DAC缓冲器
- 高阻抗传感器接口
- 电流检测（高侧和低侧）
