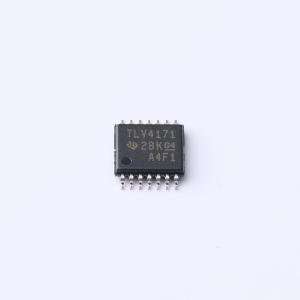

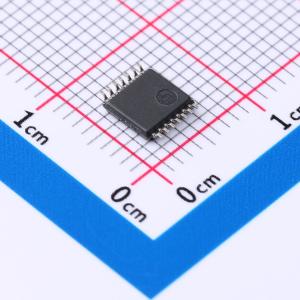

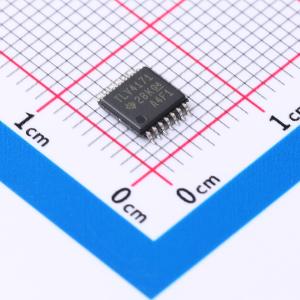

温馨提醒：图片仅供参考，商品以实物为准
TLV4171IPWR
36V单通道电源、低功耗运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TLV4171 适用于成本敏感型应用的四路、36V、3MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV4171IPWR
- 商品编号
- C2058241
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 四路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 10pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 4pA | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 105dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 525uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee~Vcc) | 1.35V~18V；-18V~-1.35V |
商品概述
该36V TLVx171系列为成本受限的工业和个人电子产品系统提供一种低功耗选项，此类系统需要使用一个抗电磁干扰(EMI)的低噪声、单通道电源运算放大器，其工作电压范围为2.7V (±1.35V)至36V(±18V)。单通道TLV171、双通道TLV2171和四通道TLV4171可为电源提供低偏移、漂移和静态电流，同时兼顾高带宽特性。该系列器件采用多种适用于空间受限系统的微型封装，各种封装的技术规范相同，能够最大程度提升设计灵活性。 与多数仅在单一电源电压下额定运行的运算放大器不同，TLVx171系列的额定运行电压范围为2.7V至36V。超过电源轨的输入信号不会导致相位反转。TLVx171系列在容性负载高达200pF时可保持稳定。输入信号可在负电源轨以下100mV到正电源轨以上2V范围内保持正常运行。此类器件可在高于正电源轨电压100mV的满轨到轨输入电压下运行，但在正电源轨电压±2V下运行时，性能会有所下降。 TLVx171运算放大器系列额定运行温度范围为 -40°C至 +125°C。
商品特性
- 电源电压范围：2.7V至36V，±1.35V至±18V
- 低噪声：在1kHz时为16nV/√Hz
- 低零漂：±1μV/°C（典型值）
- 电磁干扰(EMI)滤波器和内部射频(RF)
- 输入范围包括负电源
- 单位增益稳定：200pF容性负载
- 轨至轨输出
- 增益带宽：3MHz
- 低静态电流：每个放大器525μA
- 高共模抑制：105dB（典型值）
- 低偏置电流：10pA
应用领域
- 传感器
- 点钞机
- AC - DC转换器
- 电源模块
- 逆变器
- 测试设备
- 电池供电的仪器
- 薄膜晶体管(TFT) - 液晶显示屏(LCD)驱动电路
- 有源滤波器
