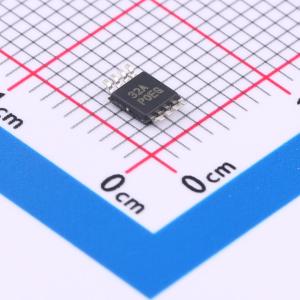

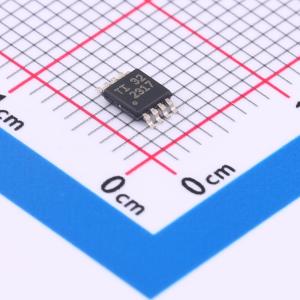

温馨提醒：图片仅供参考，商品以实物为准
OPA2317QDGKRQ1
OPAx317-Q1零漂移、低偏移、轨到轨I/O运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2317-Q1 OPAx317-Q1 低偏移、轨到轨 I/O 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2317QDGKRQ1
- 商品编号
- C2058228
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.057克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 300kHz | |
| 输入偏置电流(Ib) | 275pA | |
| 输入失调电压(Vos) | 20uV | |
| 共模抑制比(CMRR) | 108dB | |
| 压摆率(SR) | 0.15V/us | |
| 输出电流 | 5mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 35uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 400pA |
商品概述
OPA317-Q1 系列 CMOS 运算放大器不但具备精密的性能，而且价格极具竞争力。这些器件属于采用专有自动校准技术的零漂移系列放大器，在整个时间和温度范围内的偏移电压非常低（最大 90μV）且几乎零漂移，并且静态电流只有 35μA（最大值）。具有轨到轨输入和输出以及几乎不变的 1/f 噪声特性，因此是许多应用的理想选择，更容易设计到系统中。此类器件经过优化，适合在 1.8V (±0.9V) 至 5.5V (±2.75V) 的低电压状态下工作。所有器件版本的额定工作温度范围均为 -40°C 至 +125°C。
商品特性
- 适用于汽车电子应用，符合 AEC - Q100 标准
- 器件温度 1 级： -40°C 至 +125°C 的环境运行温度范围
- 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
- 器件带电器件模型 (CDM) ESD 分类等级 C6
- 电源电压：1.8V 至 5.5V
- 微型封装：单通道 SOT23 - 5；双通道 VSSOP - 8；四通道 TSSOP - 14
- 低偏移电压：20μV（典型值）
- 共模抑制比 (CMRR)：108dB（典型值）
- 静态电流：35μA（最大值）
- 增益带宽：300kHz
- 轨到轨输入和输出
- 内部电磁干扰 (EMI) 和内部射频干扰 (RFI) 滤波功能
应用领域
- 混合动力汽车 - 电动汽车 (HEV - EV) 动力传动
- 高级驾驶员辅助系统 (ADAS)
- 自动恒温控制
- 低噪声、低功耗电路
- 医疗器械
- 电流感测
