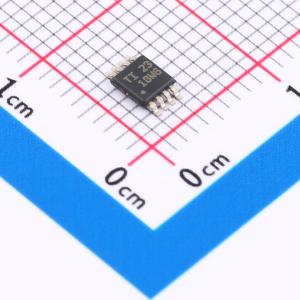

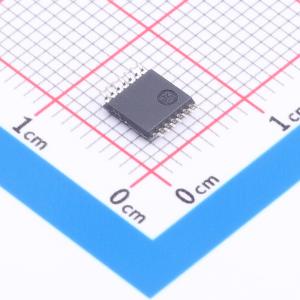

OPA2172QDGKRQ1
OPA2172QDGKRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA2172-Q1 汽车级、双路、36V、10MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA2172QDGKRQ1
- 商品编号
- C2058235
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 10MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 300nV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 8pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 7nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | 75mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 4.5V~36V | |
| 双电源(Vee~Vcc) | 2.25V~18V；-18V~-2.25V |
商品概述
OPA2172-Q1 和 OPA4172-Q1 (OPAx172-Q1) 属于 36V 单电源、低噪声运算放大器系列，它们能够在 4.5V (±2.25V) 至 +36V (±18V) 的电源范围内运行。OPAx172-Q1 采用微型封装，并且偏移、漂移和静态电流均较低。这些器件还具有高带宽、快速转换率和高输出电流驱动能力。双路和四路版本具有相同的技术规格，可最大程度地提高设计灵活性。 大多数运算放大器仅有一个指定电源电压，OPAx172-Q1 系列则有所不同，它们可在 4.5V 至 36V 的电压范围内额定运行。超过电源轨的输入信号不会导致相位反转。输入可在负电源轨以下 100mV 以及正电源轨 2V 之内正常运行。请注意，这些器件可在正电源轨之上 100mV 的满轨到轨输入上运行，但是在正电源轨 2V 之内运行时，性能会受到影响。 OPAx172-Q1 系列运算放大器的额定运行温度范围为 -40°C 至 +125°C。
商品特性
- 符合汽车类应用的标准
- 具有符合 AEC-Q100 标准的下列特性：
- 器件温度 1 级：-40°C 至 +125°C 的环境工作温度范围
- 器件人体放电模型 (HBM) 静电放电 (ESD) 分类等级 3A
- 器件带电器件模型 (CDM) ESD 分类等级 C6
- 宽电源范围：4.5V 至 36V，±2.25V 至 ±18V
- 低偏移电压：±0.2mV
- 低偏移漂移：±0.3μV/°C
- 增益带宽：10MHz
- 低输入偏置电流：±8pA
- 低静态电流：每放大器 1.6mA
- 低噪声：7nV/√Hz
- 已过滤电磁干扰 (EMI) 和射频干扰 (RFI) 的输入
- 输入范围包括负电源
- 输入范围运行至正电源
- 轨到轨输出
- 高共模抑制：120dB
- 行业标准封装：VSSOP - 8、TSSOP - 14
应用领域
- 汽车
- 混合动力汽车 (HEV) 和电动车 (EV) 动力传动
- 高级驾驶员辅助系统 (ADAS)
- 自动恒温控制
- 医疗器械
- 电流感测
