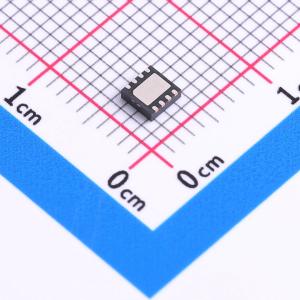

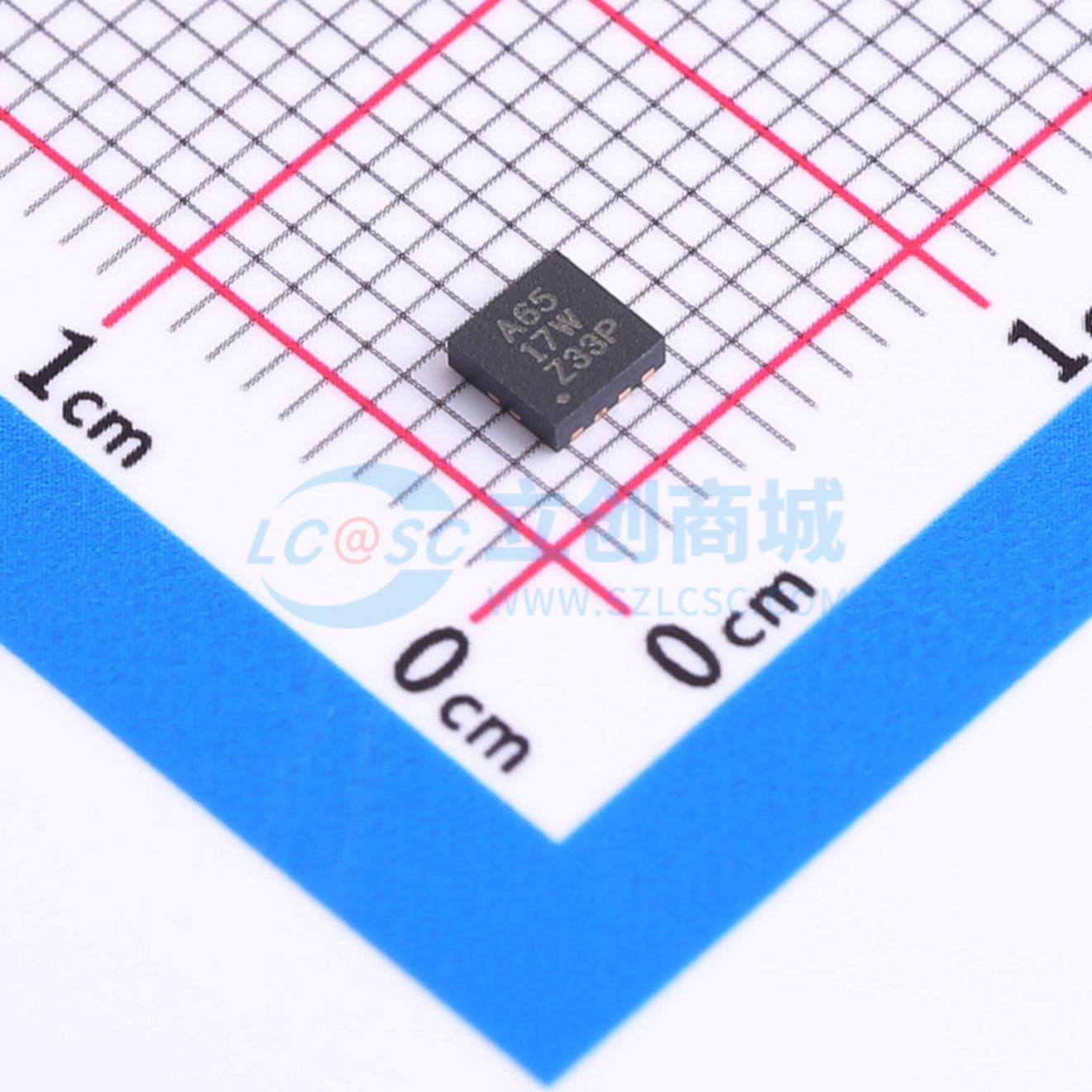

OPA381AIDRBT
精密、低功耗、18MHz跨阻放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- OPA381 精确低功耗高速互阻抗放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA381AIDRBT
- 商品编号
- C2058054
- 商品封装
- SON-8-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 跨阻放大器 | |
| 放大器数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 输入失调电压(Vos) | 7uV | |
| 输入失调电压温漂(Vos TC) | 0.03uV/℃ | |
| 增益带宽积(GBW) | 18MHz |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 12V/us | |
| 共模抑制比(CMRR) | 110dB | |
| 输入偏置电流(Ib) | 3pA | |
| 输入失调电流(Ios) | 6pA | |
| 静态电流(Iq) | 0.8mA | |
| 单电源电压 | 2.7V~5.5V | |
| 功能特性 | 内置滤波器；零漂移/自动稳零；过压保护 |
商品概述
OPA381系列跨阻放大器提供18MHz增益带宽积（GBW），具有极高的精度、出色的长期稳定性和极低的1/f噪声。OPA381的失调电压最大为25µV，失调漂移最大为0.1µV/℃，偏置电流为3pA。OPA381的失调、漂移和噪声性能远远超过传统JFET运算放大器所能提供的性能。跨阻放大器的信号带宽很大程度上取决于放大器的增益带宽积、光电二极管的寄生电容以及反馈电阻。OPA381的18MHz增益带宽积，使得大多数配置下跨阻带宽可超过250kHz。OPA381非常适合用于光纤功率电平测量的快速控制环路。凭借OPA381的高精度和低噪声特性，可以实现5个数量级的动态范围。该性能允许在单个I/V转换级中测量数量级从10nA到1mA的信号电流。与对数放大器相比，OPA381在整个动态范围内都能提供非常宽的带宽。通过使用连接到-5V的外部下拉电阻，可以扩展输出电压范围以包含0V。OPA381和OPA2381均提供MSOP-8和DFN-8（3mm x 3mm）封装，工作温度范围为-40℃至+125℃。
商品特性
- 跨阻带宽超过250kHz
- 动态范围:5个数量级
- 出色的长期稳定性
- 低电压噪声:10nV/√Hz
- 偏置电流:3pA
- 失调电压:最大25µV
- 失调漂移:最大0.1µV/℃
- 增益带宽积:18MHz
- 静态电流:800µA
- 快速过载恢复
- 电源范围:2.7V至5.5V
- 提供单通道和双通道版本
- 提供微型封装:DFN-8、MSOP-8
应用领域
- 精密I/V转换
- 光电二极管监测
- 光放大器
- CAT扫描仪前端
- 光学实验室设备
