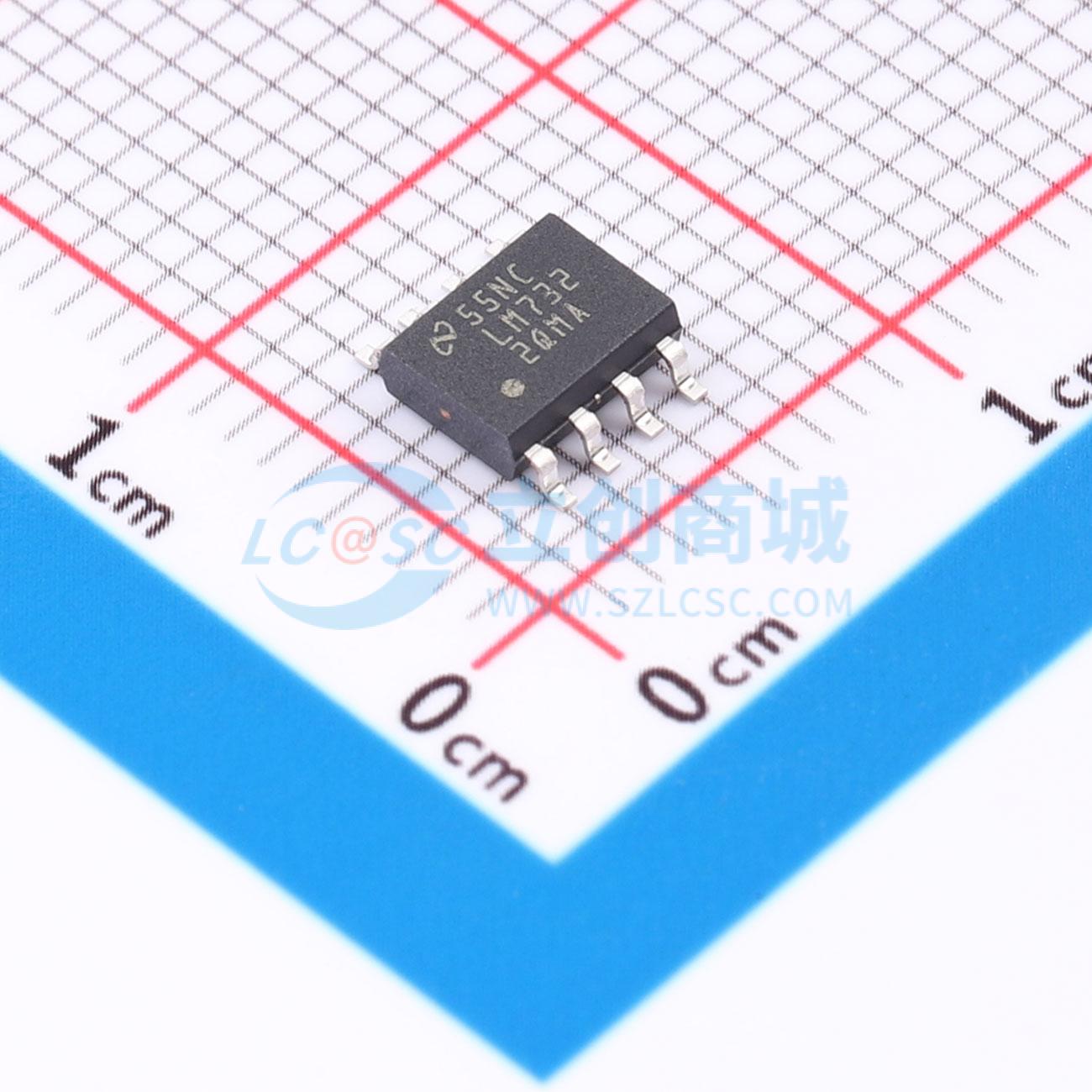

温馨提醒：图片仅供参考，商品以实物为准
LM7322QMAX/NOPB
电流及无限制容性负载运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM7322-Q1 汽车级、双路、32V、20MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7322QMAX/NOPB
- 商品编号
- C2058062
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.118克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 700uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 18V/us | |
| 输入偏置电流(Ib) | 1.1uA | |
| 输入失调电流(Ios) | 300nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 15nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 80dB | |
| 静态电流(Iq) | 2.2mA | |
| 输出电流 | 65mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~32V | |
| 双电源电压(Vee~Vcc) | -15V~15V | |
| 功能特性 | - |
商品概述
LM7321x是单通道型号、LM7322x是双通道型号，该系列产品为轨至轨输入和输出运算放大器，具备宽工作电压范围、高输出电流的特点，设计用于驱动无限容性负载而不产生振荡，产品性能在2.7V、±5V和±15V的条件下完全符合运行规格，拥有多种封装选项，适配不同设计需求。
商品特性
- 支持宽电源电压范围：2.5V 至 32V，可支持±15V供电
- 输出电流：+65mA/-100mA
- 增益带宽积：20MHz
- 压摆率: 18V/μs
- 容性负载容差无限制
- 输入共模电压可超出电源轨0.3V
- 输入电压噪声: 15nV/√Hz
- 输入电流噪声: 1.3pA/√Hz
- 单通道电源电流: 1.1mA
- 总谐波失真加噪声: -86dB
- 工作温度范围: -40℃ 至 125℃
- 在-40℃、25℃ 和 125℃温度下，分别以2.7V、±5V 和 ±15V的电压经过测试
- LM732xx为通过AEC-Q100 1级认证的汽车级产品
- 具备50dB共模抑制能力，大多数器件参数对电源电压不敏感
- 真正轨至轨输出，可输出15mA电流，超出任一电源轨的最小余量电压为300mV，输出总谐波失真加噪声为0.05%
- 封装可选：LM7321x采用小型SOT-23封装，LM7322x采用节省空间的8引脚VSSOP封装，同时提供标准SOIC封装版本
应用领域
- 驱动MOSFET和功率晶体管
- 电容式接近传感器
- 驱动模拟光耦合器
- 高侧感应
- 地下电流检测
- 光电二极管偏置
- 在PLL中驱动变容二极管
- 宽电压范围电源
- 汽车领域
- 工业领域
- 通信领域
- 电池供电型设备
