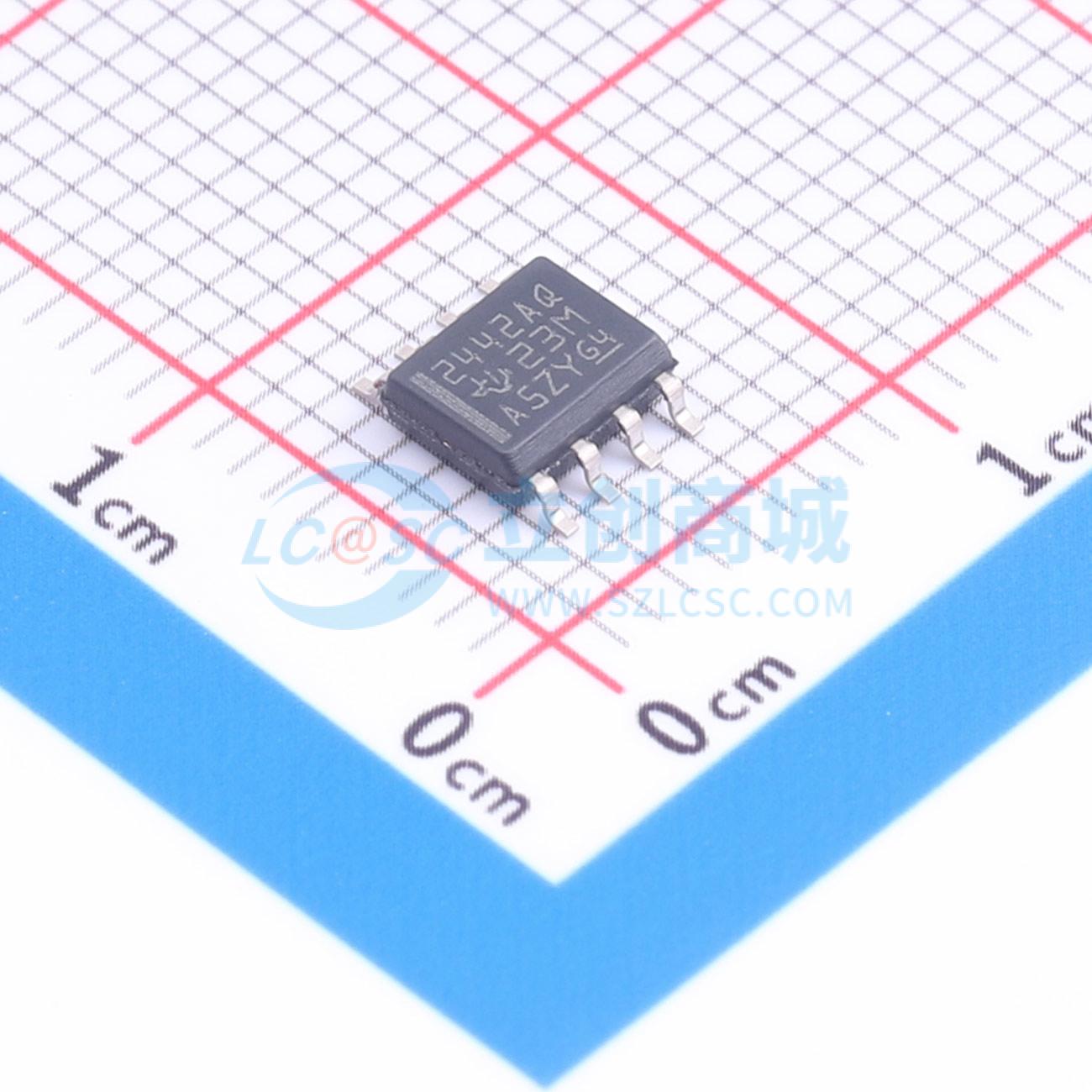

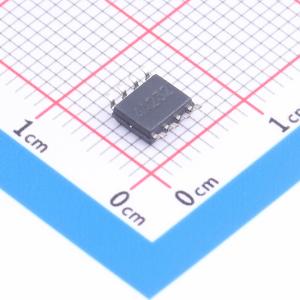

温馨提醒：图片仅供参考，商品以实物为准
TLV2442AQDRQ1
TLV2442AQDRQ1
- 描述
- TLV2442A-Q1 汽车类高级 LinCMOS™ 轨到轨输出宽输入电压双通道精密运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV2442AQDRQ1
- 商品编号
- C2058142
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.175克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1.8MHz | |
| 输入失调电压(Vos) | 950uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.3V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.5pA | |
| 噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 75dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 750uA | |
| 输出电流 | - | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~10V |
商品概述
TLV244x和TLV244xA是低压运算放大器。与典型的标准CMOS放大器相比，这些器件的共模输入电压范围得到了扩展，使其适用于广泛的应用场景。此外，当共模输入驱动至电源轨时，这些器件不会发生相位反转。这满足了大多数设计要求，而无需为轨到轨输入性能支付额外成本。在单电源或双电源应用中，它们还具备轨到轨输出性能，以增加动态范围。该系列产品在3V和5V电源下进行了全面特性表征，并针对低压操作进行了优化。与现有的CMOS运算放大器相比，这两款器件在具备相当的交流性能的同时，还具有更低的噪声、输入失调电压和功耗。TLV244x的输出驱动能力比以往的轨到轨运算放大器有所增强，可驱动600Ω负载，适用于电信应用。
TLV244x具有高输入阻抗和低噪声的特点，非常适合用于压电换能器等高阻抗源的小信号调理。由于其微功耗水平和低压操作特性，这些器件在手持监测和遥感应用中表现出色。此外，单电源或双电源下的轨到轨输出特性，使其成为与模数转换器（ADC）接口时的理想选择。对于精密应用，TLV244xA的最大输入失调电压为950μV。
商品特性
- 符合汽车应用要求
- 静电放电（ESD）保护：按照MIL - STD - 883方法3015测试，超过2000V；采用机器模型（ΔC = 200pF，R = 0）测试，超过200V
- 输出摆幅涵盖两个电源轨
- 扩展的共模输入电压范围：在5V单电源下，为0V至4.25V（最小值）
- 无相位反转
