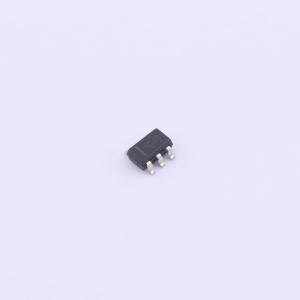

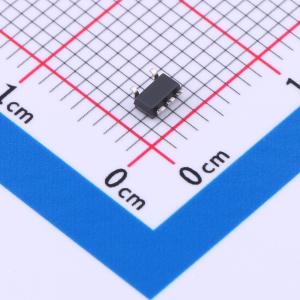

温馨提醒：图片仅供参考，商品以实物为准
TLV171QDBVRQ1
适用于成本敏感型汽车系统的36V单电源通用运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TLV171-Q1 适用于成本敏感型应用的汽车级、单路、36V、3MHz、低功耗运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV171QDBVRQ1
- 商品编号
- C2058194
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBW) | 3MHz | |
| 输入失调电压(Vos) | 750uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 10pA | |
| 输入失调电流(Ios) | 4pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 16nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 120dB | |
| 静态电流(Iq) | 525uA | |
| 输出电流 | 25mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4.5V~36V | |
| 双电源电压(Vee~Vcc) | -18V~-2.25V；2.25V~18V | |
| 功能特性 | - |
商品概述
TLVx171-Q1是36V单电源通用低噪声运算放大器，适用于对成本敏感的汽车系统。该系列器件可在4.5V ±2.25V至36V ±18V电源范围内工作，提供多种封装，具备低偏移、低漂移、低静态电流的特点，包含单路、双路、四路版本，各版本规格一致，可实现最大设计灵活性。和大多数仅在单一电源电压下标定的运算放大器不同，该系列器件在4.5V至36V全电源范围完成标定，输入信号超出电源轨不会引发相位反转，可稳定驱动最高300pF容性负载，额定工作环境温度范围为-40℃至+125℃。
商品特性
- 符合汽车应用要求，AEC-Q100测试认证，环境工作温度范围-40℃至+125℃
- HBM ESD等级：TLV171-Q1和TLV2171-Q1为3A级，TLV4171-Q1为2级
- CDM ESD等级：TLV171-Q1为C4A级，TLV2171-Q1和TLV4171-Q1为C6级
- 电源范围：单电源4.5V至36V，双电源±2.25V至±18V
- 1kHz条件下噪声低至16nV/√Hz
- 典型偏移漂移为±1μV/℃
- 输入范围包含负电源，正常工作时输入可工作在低于负电源轨100mV、距离正电源轨2V范围内；可实现全轨到轨输入至超出正电源轨100mV，在距离正电源轨2V范围内性能会降低
- 轨到轨输出
- 增益带宽为3MHz
- 每个放大器的静态电流低至525μA
- 典型共模抑制比为120dB
- 输入偏置电流低至10pA
应用领域
- 汽车ADAS系统
- 汽车车身电子
- 汽车照明
- 电流检测
- 汽车动力系统
