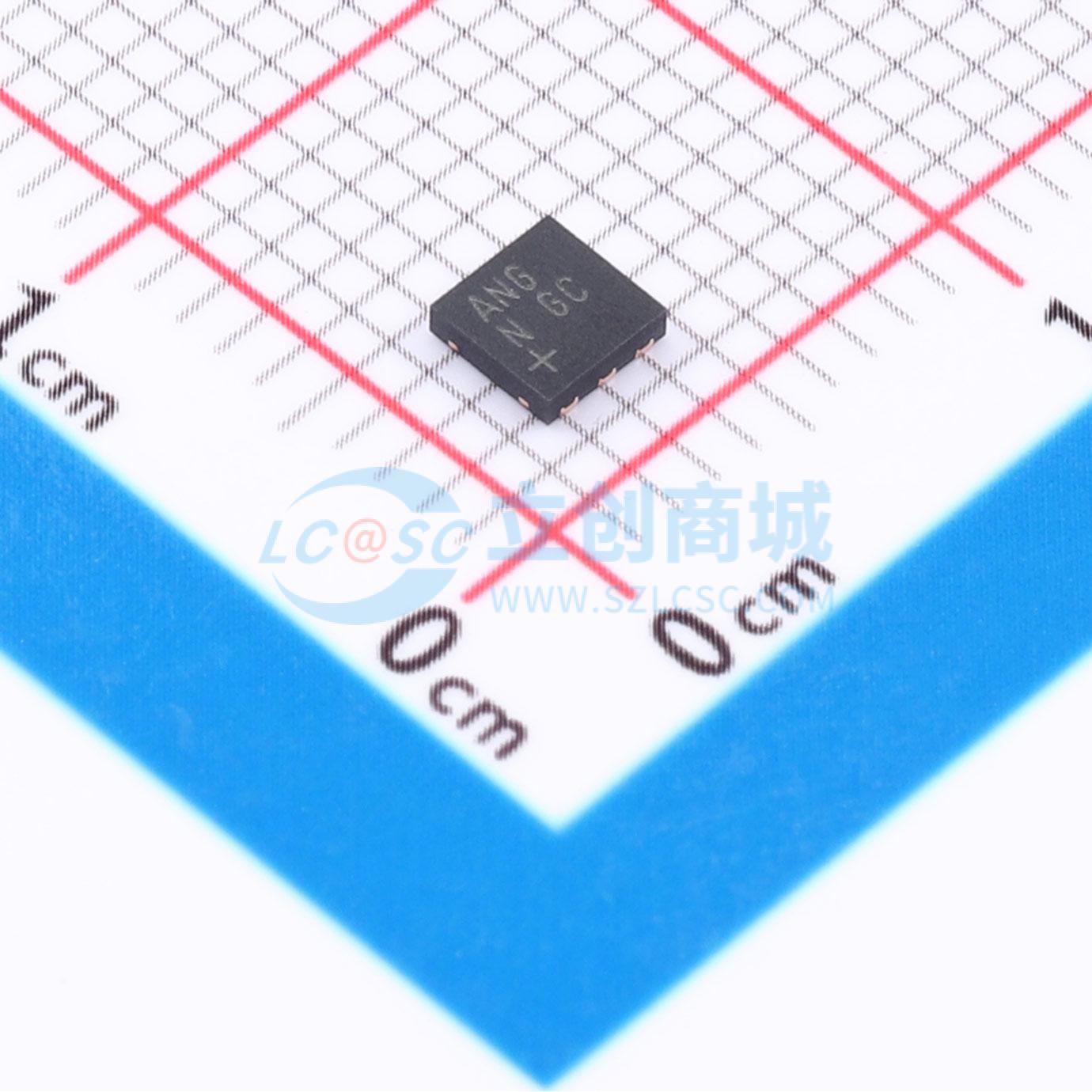

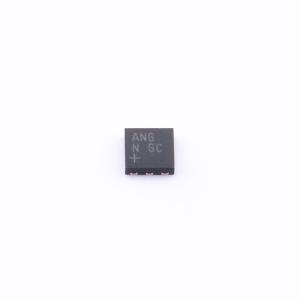

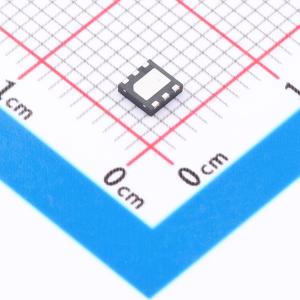

MAX4238ATT+T
超低失调/漂移、低噪声、高精度、SOT23封装放大器
- 商品型号
- MAX4238ATT+T
- 商品编号
- C2058206
- 商品封装
- TDFN-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输出 | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 2uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 压摆率(SR) | 350V/ms |
| 属性 | 参数值 | |
|---|---|---|
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 2pA | |
| 噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 140dB | |
| 静态电流(Iq) | 600uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.7V~5.5V |
商品概述
MAX4238/MAX4239是低噪声、低漂移、超高精度放大器，通过采用专利自相关调零技术，可实现近乎零直流失调和漂移。该方法持续测量并补偿输入失调，消除了随时间和温度变化产生的漂移以及1/f噪声的影响。两款器件均具备轨到轨输出，采用2.7V至5.5V单电源供电，仅消耗600μA电流。低电平有效的关断模式可将电源电流降至0.1μA。 MAX4238为单位增益稳定放大器，增益带宽积为1MHz，而经过去补偿的MAX4239在Av ≥ 10V/V时稳定，增益带宽积为6.5MHz。MAX4238/MAX4239提供8引脚窄体SO、6引脚TDFN和SOT23封装。
商品特性
- 直流性能，非常适合高精度传感器接口
- 超低失调电压，仅0.1μV
- +25°C时为2.0μV（最大值）
- -40°C至+85°C时为2.5μV（最大值）
- -40°C至+125°C时为3.5μV（最大值）
- 低漂移，仅10nV/°C
- 低噪声：直流至10Hz范围内为1.5μVPP
- 开环电压增益150dB，电源抑制比140dB，共模抑制比140dB
- 高增益带宽积
- 1MHz（MAX4238）
- 6.5MHz（MAX4239）
- 接地感应输入
- 轨到轨输出（RL = 1kΩ）
- 低功耗，降低系统功耗
- 单电源电压范围2.7V至5.5V
- 电源电流600μA
- 关断模式电流0.1μA
- 通过AEC-Q100认证
应用领域
- 热电偶
- 应变计
- 电子秤
- 医疗仪器
- 仪表放大器
