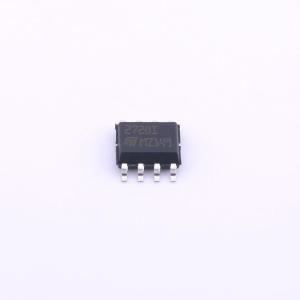

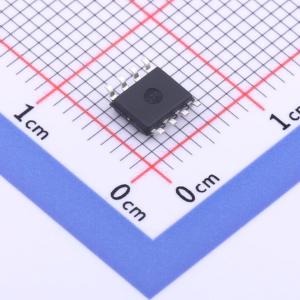

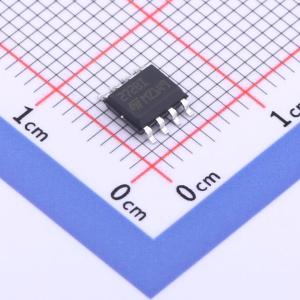

TS272BIDT
微功耗、超宽范围输入偏置电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TS272器件是低成本双运算放大器，设计用于单电源或双电源工作。这些运算放大器采用意法半导体（ST）的硅栅CMOS工艺，具有出色的功耗 - 速度比。该系列非常适合低功耗应用
- 品牌名称
- ST(意法半导体)
- 商品型号
- TS272BIDT
- 商品编号
- C2058147
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.194克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 3.5MHz | |
| 输入失调电压(Vos) | 250uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 5.5V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 30nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 65dB | |
| 静态电流(Iq) | 70uA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 3V~16V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
TS272器件是低成本双运算放大器，设计用于单电源或双电源工作。这些运算放大器采用硅栅CMOS工艺，提供良好的功耗-速度比。提供三种功耗选项：TS27L2（极低功耗，每个放大器ICC=10μA）、TS27M2（低功耗，每个放大器ICC=150μA）和TS272（标准型，每个放大器ICC=1mA）。这些CMOS放大器具有非常高的输入阻抗和低输入电流。与JFET器件相比，其主要优势是输入电流随温度的漂移较低。可用封装类型：DIP8（N）、SO8（D，也可提供卷带包装DT）、TSSOP8（P，仅提供卷带包装PT）。引脚连接（顶视图）：1-输出1，2-反相输入1，3-同相输入1，4-负电源（Vcc-），5-同相输入2，6-反相输入2，7-输出2，8-正电源（Vcc+）。
商品特性
- 输出电压可摆幅至地电位
- 容性负载下具有良好的相位裕度
- 增益带宽积：3.5MHz
- 稳定且低失调电压
- 三种输入失调电压选择
- 非常高的输入阻抗
- 低输入电流
- 输入电流随温度漂移低（与JFET器件相比）
- 多种封装选项可用
应用领域
- 低功耗应用场景
