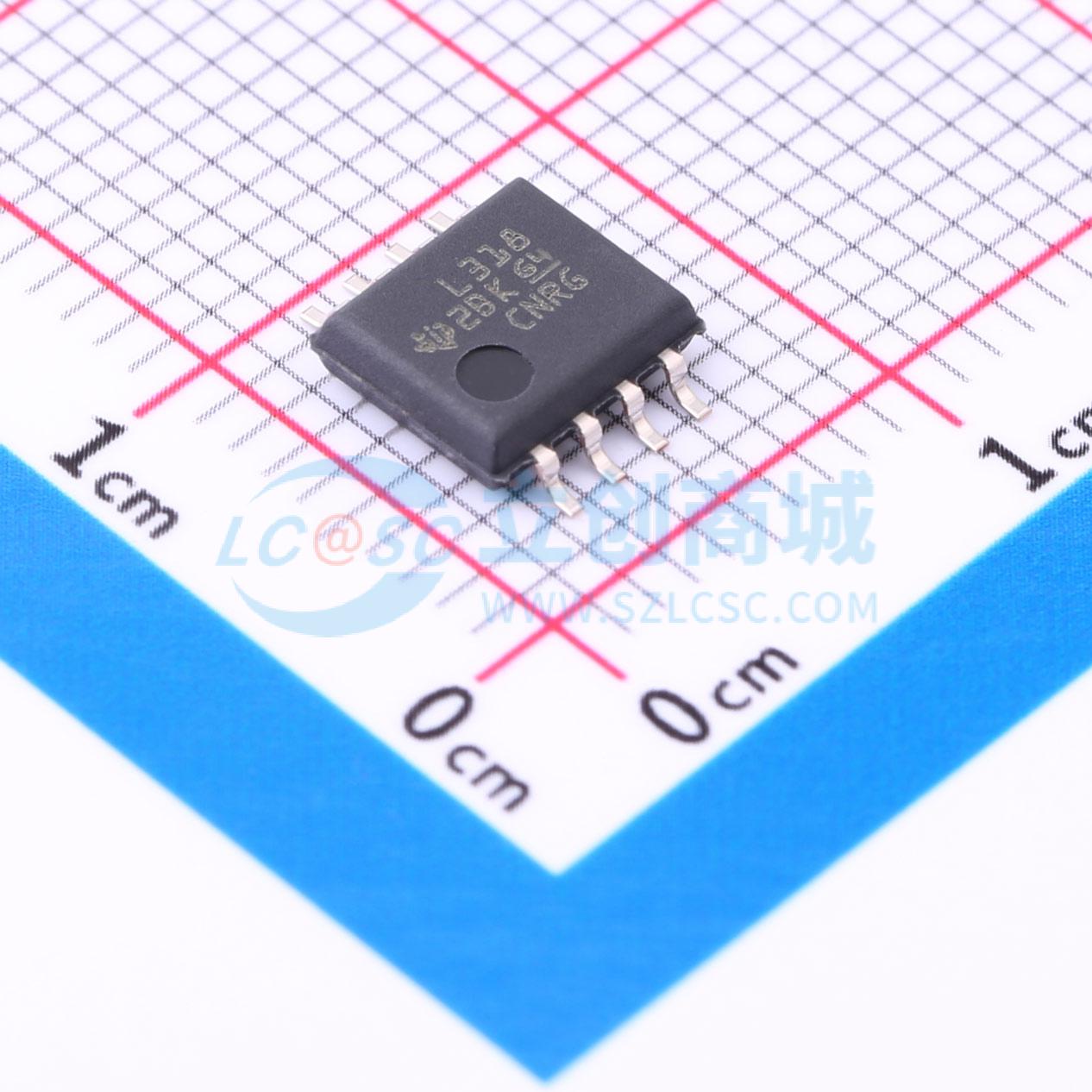

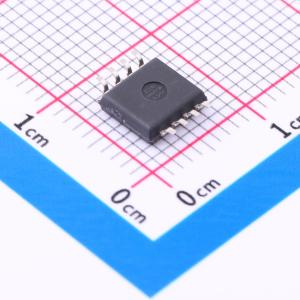

LM318PSR

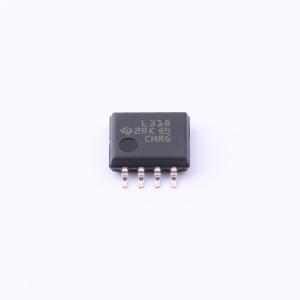

LM318PSR
- 描述
- LM318 单通道、40V、15MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM318PSR
- 商品编号
- C2058174
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.213克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | - | |
| 增益带宽积(GBW) | 15MHz | |
| 输入失调电压(Vos) | 10mV | |
| 输入失调电压温漂(Vos TC) | - | |
| 压摆率(SR) | 50V/us | |
| 输入偏置电流(Ib) | 500nA | |
| 输入失调电流(Ios) | 200nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 10mA | |
| 输出电流 | - | |
| 工作温度 | 0℃~+70℃ | |
| 单电源电压 | - | |
| 双电源电压(Vee~Vcc) | -20V~20V | |
| 功能特性 | 过压保护；内置补偿 |
商品概述
LM118、LM218、LM318是高精度高速运算放大器，专为需要宽带宽和高压摆率的应用设计，相比通用器件速度提升十倍，且不牺牲直流性能。
商品特性
- 小信号带宽典型值15MHz
- 压摆率最小值50V/μs
- LM118、LM218偏置电流最大值250nA
- 电源电压范围±5V~±20V
- 内置频率补偿
- 具备输入输出过载保护
- 引脚分配与通用运算放大器一致
- 内置单位增益频率补偿，无需外部元件即可工作，也可添加外部频率补偿以获得性能
- 反相应用中，前馈补偿可将压摆率提升至150V/μs以上，带宽几乎加倍
- 无需最大带宽时，可使用过补偿提升放大器稳定性
- 添加单个电容可将0.1%误差带的建立时间降低至1μs以下
- 不同型号对应不同封装：LM118对应JG封装、FK封装，LM218对应D或P封装，LM318对应D、P或PS封装
- 电源电压最大值为-20V至20V
- 差分输入电压最大值为±10V
- 输出短路持续时间无限制
- 工作虚拟结温最高为150℃
- 不同封装热阻抗：D封装97℃/W，P封装85℃/W，PS封装95℃/W，FK封装5.61℃/W，JG封装14.5℃/W
- FK封装60秒测试壳体温度最高为260℃
- JG封装距离壳体1.6mm处10秒测试引脚温度最高为300℃
- D、P、PS、PW封装距离壳体1.6mm处60秒测试引脚温度最高为260℃
- 存储温度范围-65℃至150℃
- 工作温度范围：LM118为-55℃至125℃，LM218为-25℃至85℃，LM318为0℃至70℃
应用领域
- 适用于需要宽带宽、高压摆率的场景
