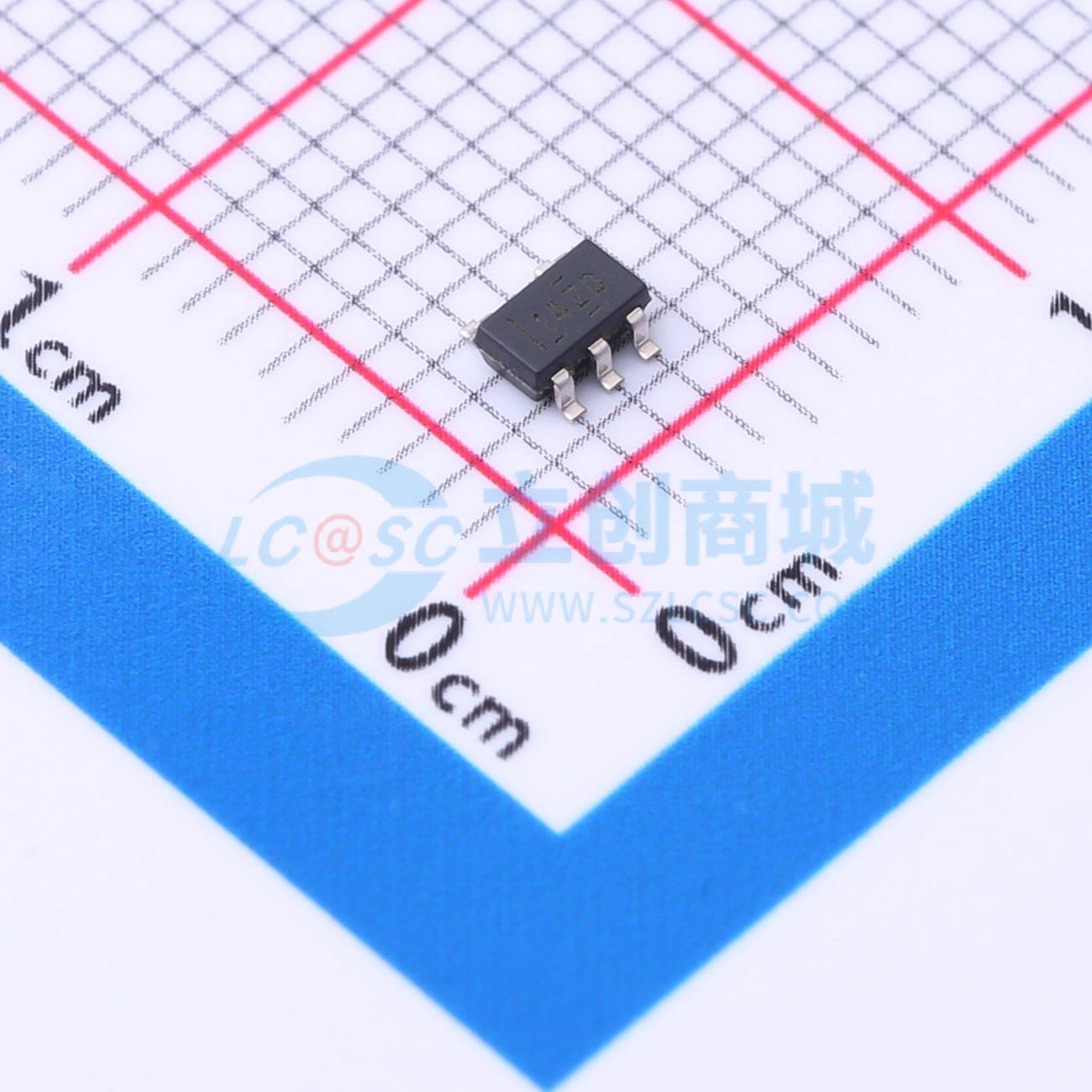

OPA314AQDBVRQ1
OPA314AQDBVRQ1
- 描述
- OPA314-Q1 汽车级、单路、5.5V、3MHz、低噪声 (4.6nV/√Hz)、RRIO 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA314AQDBVRQ1
- 商品编号
- C2058071
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.025克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入失调电压(Vos) | 500uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 0.2pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 0.2pA | |
| 噪声密度(eN) | 14nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 150uA | |
| 输出电流 | 20mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee~Vcc) | -2.75V~-900mV；900mV~2.75V |
商品概述
OPAx314-Q1 是一系列具有低功耗、轨至轨输入和输出的运算放大器。这些器件的工作电压范围为1.8V 至5.5V，具有单位增益稳定特性，并且适用于各种通用应用。AB 类输出级能够驱动连接至V+ 和接地间任一点的小于或等于10kΩ 的负载。输入共模电压范围包括两个电源轨，并支持将OPAx314-Q1 系列器件用于几乎任何单电源应用。轨至轨输入和输出摆幅可大幅扩大动态范围（尤其在低电源应用中），因此这些器件成为了驱动采样模数转换器(ADC) 的理想之选。
商品特性
- 符合汽车类应用的标准，具有符合AEC-Q100 标准的下列特性：
- 器件温度等级：环境运行温度范围为 -40°C 至 +125°C
- 人体放电模型(HBM) 分类等级2
- 器件组件充电模式(CDM) 分类等级C6
- 低 IQ：每通道 150μA
- 宽电源电压：1.8V 至 5.5V
- 低噪声：1kHz 下为 14nV/√Hz
- 增益带宽：3MHz
- 低输入偏置电流：0.2pA
- 低失调电压：0.5mV
- 单位增益稳定
- 内部射频(RF) 和电磁干扰(EMI) 滤波器
- 特定温度范围：-40°C 至 +125°C
应用领域
- 高级驾驶员辅助系统(ADAS)
- 车身电子装置和照明
- 电流感测
- 电池监测
