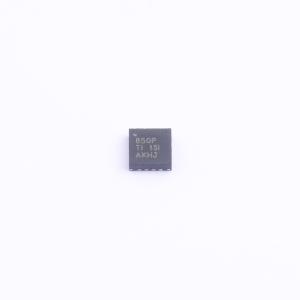

ONET8501PRGTR
ONET8501PRGTR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ONET8501P 11.3Gbps 速率可选限幅放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- ONET8501PRGTR
- 商品编号
- C2058621
- 商品封装
- WQFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 放大器类型 | 限幅放大器 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+100℃ |
商品概述
ONET8501P是一款高速、3.3V限幅放大器，适用于多种光纤和铜缆应用，数据速率从2 Gbps到11.3 Gbps。 该器件提供双线串行接口，可对带宽、输出幅度、输出预加重、输入阈值电压（切片电平）和信号丢失断言电平进行数字控制。也可通过外部速率选择引脚选择带宽和信号丢失（LOS）断言电平的预设设置。 ONET8501P提供约40dB的增益，确保对于低至10 mVpp的输入信号也能实现全差分输出摆幅。输出幅度可调整为300 mVpp、600 mVpp或900 mVpp。为补偿连接到器件输出端的微带线或带状线的频率相关损耗，输出级包含可编程预加重功能。还提供可设置的信号丢失检测和输出禁用功能。 该器件采用符合RoHS标准的3 mm×3 mm 16引脚QFN小尺寸封装，典型功耗低于160 mW，工作温度范围为-40℃至100℃。
商品特性
- 高达11.3 Gbps的工作速率
- 双线数字接口
- 数字可选输入带宽
- 可调节的LOS阈值，数字可选输出电压
- 数字可选输出预加重
- 可调节输入阈值电压
- 低功耗，输入失调消除
- 具有片上50Ω至VCC背端匹配的CML数据输出
- 单+3.3V电源供电
- 输出禁用
- 表面贴装3 mm×3 mm 16引脚符合RoHS标准的QFN小尺寸封装
应用领域
- 10吉比特以太网光接收器
- 8倍和10倍光纤通道光接收器
- SONET OC - 192/SDH - 64光接收器
- SFP+和XFP收发模块
- XENPAK、XPAK、X2和300引脚MSA转发器模块
- 电缆驱动器和接收器
