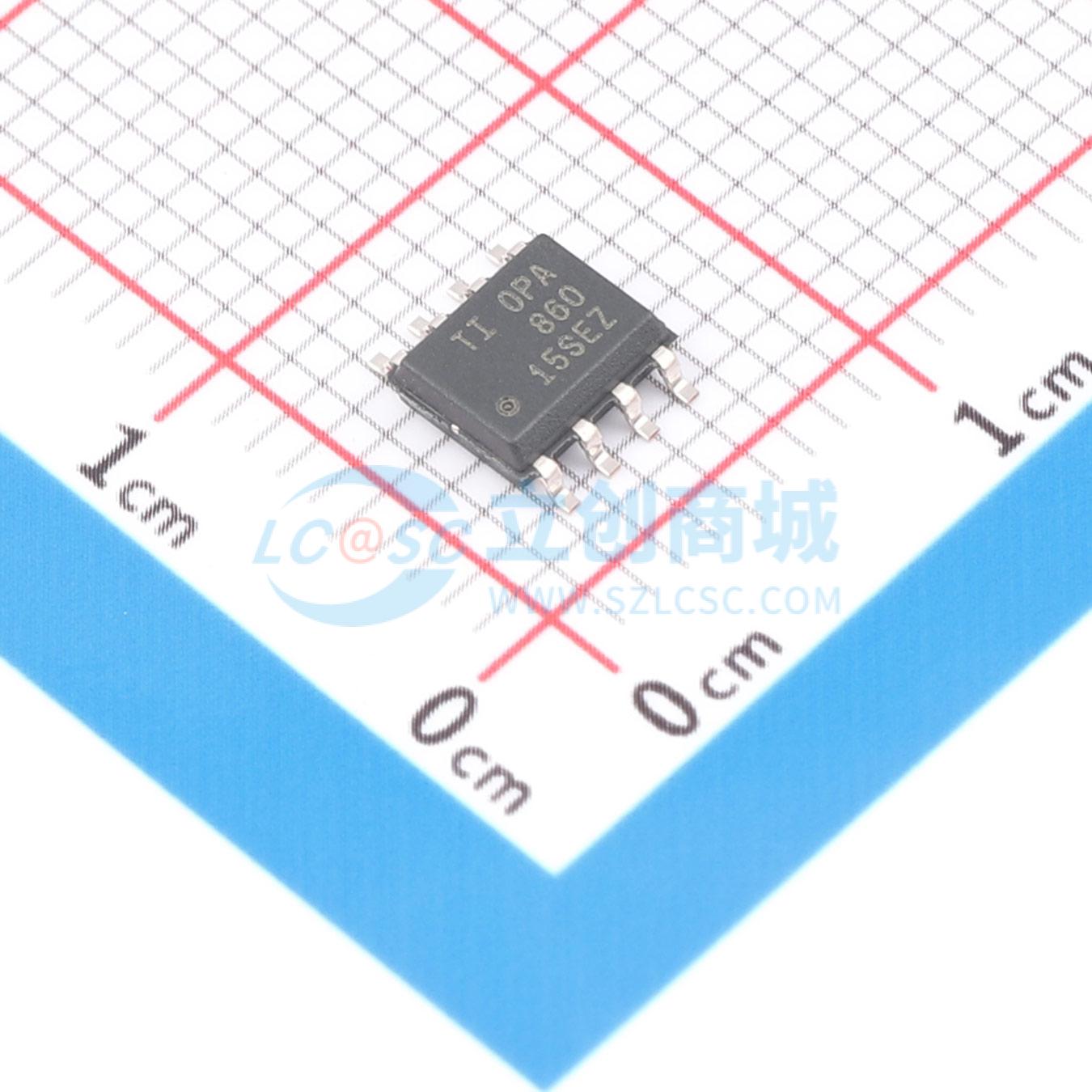

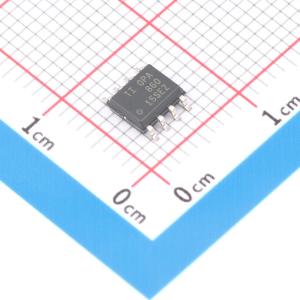

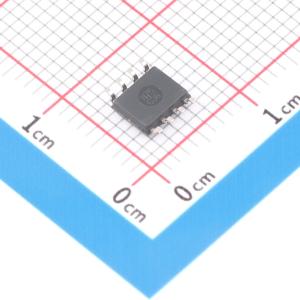

OPA860IDR

宽带运算跨导放大器（OTA）和缓冲器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: OPA860 宽带运算跨导放大器和缓冲器
品牌名称: TI(德州仪器)
商品型号: OPA860IDR
商品编号: C2060315
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.133684克(g)

商品参数

	属性	参数值
	压摆率(SR)	3500V/us
	双电源电压(Vee~Vcc)	±5V
	功能特性	自动增益控制

商品概述

OPA860是一款适用于宽带系统的多功能单片组件，包含一个宽带双极性运算跨导放大器OTA和一个电压缓冲放大器。OTA也可作为压控电流源，可看作理想晶体管，拥有三个端子，分别是高阻抗输入、低阻抗输入/输出和电流输出；OTA自带偏置，为双极性器件，当基极-发射极电压为零时，输出集电极电流为零，以零为中心的交流输入会产生以零为中心的双极性输出电流；OTA的跨导可通过外接电阻调整，可实现带宽、静态电流和增益权衡的优化。OPA860还集成了一个独立的闭环单位增益缓冲器，可提供1600MHz带宽和4000V/μs压摆率。作为基础构建模块，OPA860可简化多种电路的设计，采用SO-8表面贴装封装。该集成电路可能被静电放电损坏，操作时需要采取适当的预防措施；静电放电造成的损坏范围从轻微的性能退化到器件完全失效，精密集成电路更易受损，微小的参数变化就可能导致器件无法满足公布的规格。应力超过额定值可能会对器件造成永久损坏，长时间暴露在最大额定条件下会降低器件可靠性，仅标注额定应力，不支持器件超出额定条件工作。

商品特性

OTA带宽80MHz（开环，G=+5）
OTA压摆率为900V/μs
OTA跨导为95mA/V
OTA支持外部静态电流控制
缓冲器为闭环缓冲结构
缓冲器带宽1600MHz（输出Vpp=1V条件下）
缓冲器压摆率为4000V/μs
缓冲器输出电流可达60mA
OPA860典型静态电流为11.2mA，数值较低
OPA860电路功能多样
典型工作电源电压为±5V，常规测试条件为负载电阻500Ω、调整电阻250Ω，测试温度25℃

应用领域

基线恢复电路
视频/广播设备
通信设备
高速数据采集
宽带LED驱动器
AGC乘法器
纳秒脉冲积分器
控制环路放大器
OPA660升级替换
光纤传输用AGC放大器电路
光纤传输用LED驱动电路
电容传感器控制放大器
有源滤波器

	属性	参数值
	商品目录	特殊功能放大器
	放大器类型	跨导放大器
	放大器数	单路
	工作温度	-40℃~+85℃
