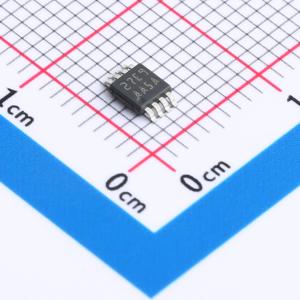

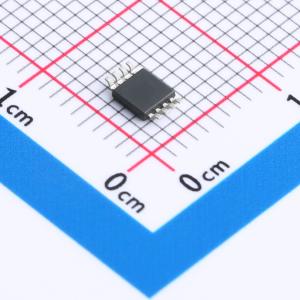

温馨提醒：图片仅供参考，商品以实物为准
LM7332MM/NOPB
双通道轨至轨输入和输出宽电压范围高输出运算放大器 停产
- 描述
- LM7332 双路、32V、19MHz 运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM7332MM/NOPB
- 商品编号
- C2057386
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.058克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 32V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBP) | 21MHz | |
| 输入失调电压(Vos) | 1.6mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 15.2V/us | |
| 输入偏置电流(Ib) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 20nA | |
| 噪声密度(eN) | 14.8nV/√Hz@2kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 1.5mA | |
| 输出电流 | 70mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.5V~32V | |
| 双电源(Vee~Vcc) | -15V~15V |
商品概述
LM7332 器件是一款双通道轨至轨输入和输出放大器，工作温度范围较宽（ -40°C 至 +125°C ），可满足汽车、工业和电源应用的需求。LM7332 的输出电流为 100mA ，高于大多数单片运算放大器的输出电流。具有高输出电流要求的电路设计通常需要分立式晶体管，因为许多运算放大器的电流输出较低。LM7332 具有足够大的电流输出，能够直接驱动许多负载，从而节省分立式晶体管所需的成本和空间。 极宽的工作电源电压范围（2.5V 至 32V）减轻了在极端条件下对于功能的任何担忧，并为多种应用带来了灵活性。该器件的大部分参数对电源电压变化不敏感；这种在设计上的改进又进一步简化了使用。较大的轨至轨输入共模电压范围使得该器件可在许多应用（包括高侧和低侧感应）中运行，而不会超出输入范围。
商品特性
- 宽电源电压范围：2.5V 至 32V
- 宽输入共模电压越过电源轨 0.3V
- 输出短路电流大于 100mA
- 高输出电流（与电源轨相差 1V）：±70mA
- GBWP：21MHz
- 压摆率：15.2V/μs
- 容性负载容差无限制
- 总电源电流：2mA
- 温度范围： -40°C 至 +125°C
- 在 -40°C、 +125°C 和 +25°C 温度下，以 5V、 ±5V 和 ±15V 的电压经过测试
应用领域
- MOSFET 和功率晶体管驱动器
- 取代高电流输出电路中的分立式晶体管
- 仪表 4–20mA 电流环路
- 模拟数据传输
- 多个电压电源和电池充电器
- 高侧和低侧电流检测
- 电桥和传感器驱动
- 数模转换器输出
