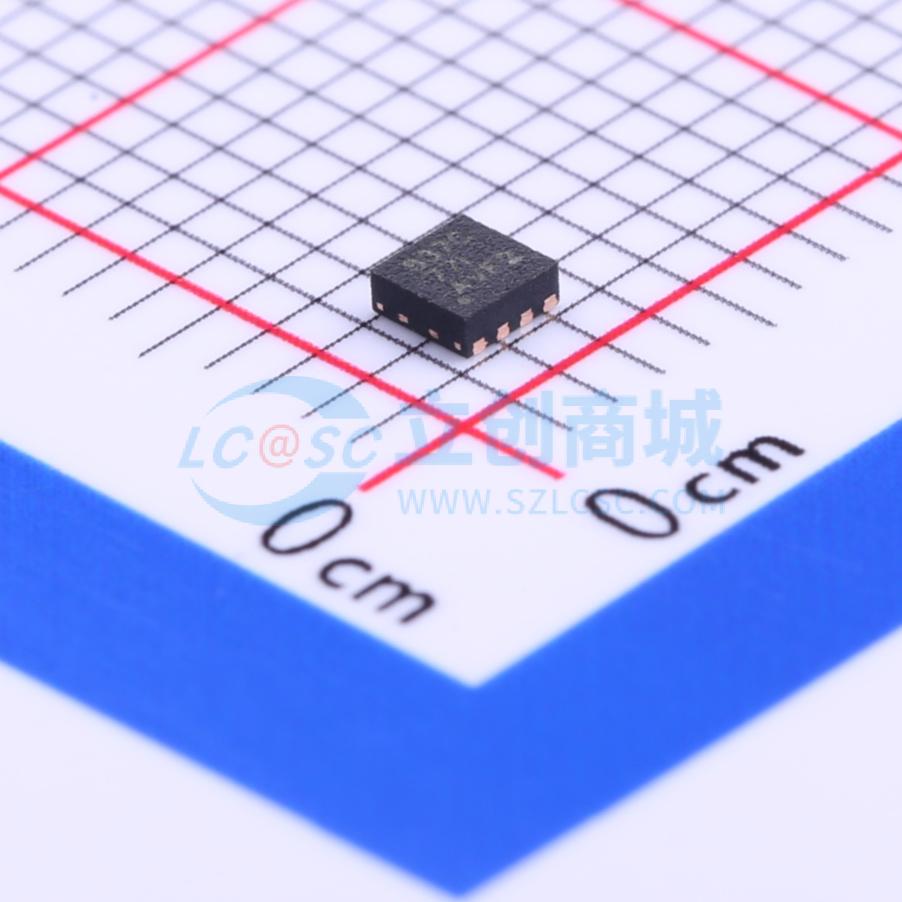

DRV8837CDSGR

1A 有刷直流电机驱动芯片 7V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DRV8837C 12V、1A H 桥电机驱动器
品牌名称: TI(德州仪器)
商品型号: DRV8837CDSGR
商品编号: C191000
商品封装: WSON-8-EP(2x2)
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

DRV8837C器件提供了一套集成型电机驱动器解决方案，主要面向照相机、消费类产品、玩具以及其他低电压和电池供电类运动控制应用。此器件能够驱动一个直流电机或其他诸如螺线管的器件。输出驱动器模块由配置为H桥的N沟道功率MOSFET组成，用以驱动电机绕组。一个内部电荷泵被用来生成所需的栅极驱动电压。DRV8837C器件可以提供高达1A的输出电流。该器件的电机电源电压为0至11V，其控制逻辑工作电源轨为1.8V至5V。DRV8837C器件有一个PWM (IN/IN)输入接口。此外，还提供用于过流保护、短路保护、欠压闭锁和过热保护的内部关断功能。

商品特性

驱动直流电机或其他负载低MOSFET导通电阻：HS + LS 1 Ω
1A最大驱动电流
工作电源电压范围：0V至11V
标准脉宽调制(PWM)接口(IN1/IN2)
低功耗休眠模式，休眠电流最大值仅为120nA – nSLEEP引脚
小型封装尺寸
8晶圆级小外形无引线(WSON)（带外露散热焊盘）2.0mm×2.0mm
保护特性：VCC欠压闭锁(UVLO)、过流保护(OCP)、热关断(TSD)

应用领域

摄像机
数字单镜头反光(DSLR)镜头
消费类产品
玩具
机器人技术
医疗设备
独立的H桥电机

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	输出电流	-

	属性	参数值
	峰值电流	1A
	工作电压	1.8V~7V
	导通电阻	1Ω
	工作温度	-40℃~+85℃
