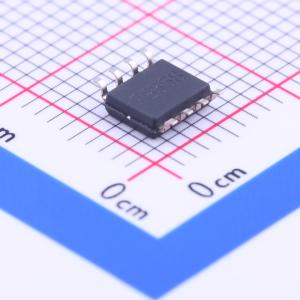

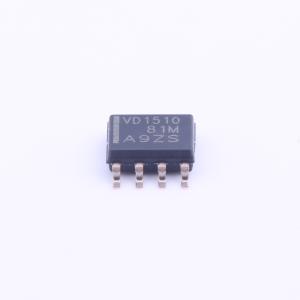

温馨提醒：图片仅供参考，商品以实物为准
THVD1510DR
THVD15xx 5-V RS-485 收发器，带有±18-kV IEC ESD 保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这些设备工作在单个5V电源上，具有扩展的共模电压范围，适用于长电缆多点应用。具有集成总线I/O保护。
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD1510DR
- 商品编号
- C191012
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.173克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±30kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 700uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；失效保护；使能关断 |
商品概述
THVD15xx是一系列抗噪RS-485/RS-422收发器，专用于在恶劣的工业环境中运行。器件的总线引脚可耐受高级别的IEC电气快速瞬变和IEC静电放电事件，无需使用其他系统级保护组件。每个器件由5V单电源供电，该系列器件具有扩展共模电压范围，适用于长电缆上的多点应用。THVD15xx系列器件采用小型VSSOP封装，适用于空间受限的应用，在自然通风环境下的额定温度范围为-40℃至125℃。
商品特性
- 符合或超过TIA/EIA-485A标准要求
- 电源电压范围4.5V至5.5V
- 集成总线I/O保护
- 支持±30kV HBM ESD防护
- 支持±18kV IEC 61000-4-2 ESD接触放电防护
- 支持±25kV IEC 61000-4-2 ESD空气间隙放电防护
- 支持±4kV IEC 61000-4-4电气快速瞬变防护
- 扩展级运行共模：±15V
- 支持低EMI 500kbps和50Mbps数据速率
- 工作温度范围为-40℃至125℃
- 大接收器滞后，可用于噪声抑制
- 低功耗
- 待机电源电流小于1μA
- 运行期间电流小于1mA
- 适用于热插拔功能，可实现无干扰加电/断电
- 具备开路、短路和空闲总线失效防护
- 提供1/8单位负载选项，最多可支持256个总线节点
- 提供小尺寸VSSOP封装可节省布板空间，也提供SOIC封装可实现快插兼容性
应用领域
- 电机驱动器
- 工厂自动化与控制
- 电网基础设施
- 楼宇自动化
- HVAC系统
- 视频监控
- 过程分析
- 电信基础设施
