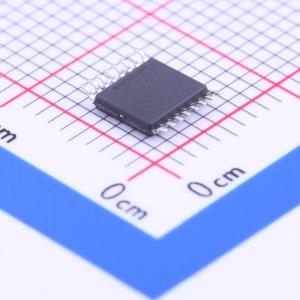

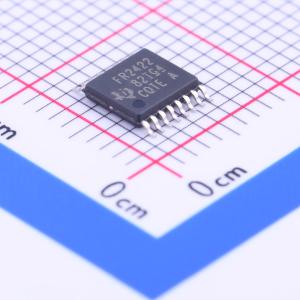

MSP430FR2422IPW16R

具有 8KB FRAM、2KB SRAM、10 位 ADC、UART/SPI/I2C 和计时器的 16MHz MCU

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: MSP430FR2422 具有 8KB FRAM、2KB SRAM、10 位 ADC、UART/SPI/I2C、计时器的 16MHz MCU
品牌名称: TI(德州仪器)
商品型号: MSP430FR2422IPW16R
商品编号: C191019
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 0.183克(g)

商品参数

商品概述

MSP430FR2422是一款混合信号微控制器，属于低功耗超值系列微控制器，适用于感应和测量应用。该微控制器可提供8KB非易失性存储器，配备8通道10位模数转换器，其架构、FRAM和集成外设与多种低功耗模式相结合，针对延长便携式和电池供电传感应用的电池寿命进行了优化，提供16引脚TSSOP和20引脚VQFN两种封装。其采用的嵌入式FRAM技术兼具RAM的低功耗快速写入、灵活性、耐用性和闪存非易失性的特性，结合超低功耗系统架构，可在降低能耗的同时提升性能。系统级静电放电保护必须符合器件级静电放电规范，以防发生电气过载或对数据或代码存储器造成干扰。

商品特性

采用16位RISC架构，支持时钟频率最高可达16MHz，电源电压范围为1.8V~3.6V
具备优化的超低功耗模式：工作模式典型值为120μA/MHz，采用32768Hz晶振的LPM3.5实时时钟计数器待机典型值为710nA，未使用SVS的LPM4.5关断模式典型值为36nA
集成低功耗铁电RAM（FRAM），非易失性存储器容量最高可达7.5KB，内置错误修正码ECC，支持可配置写保护，可对程序、常量和存储进行统一存储，耐写次数可达10^15次，具备抗辐射和非磁性特性，FRAM与SRAM之比最高可达4:1，本型号具体规格为7.25KB程序FRAM、256B信息FRAM、2KB RAM
集成高性能模拟单元，最高支持8通道10位模数转换器，内置1.5V内部基准电压，采样保持速率为200ksps
集成智能数字外设：包含两个16位计时器，每个计时器配有三个捕捉/比较寄存器；包含一个仅用作计数器的16位实时时钟；支持16位循环冗余校验
支持增强型串行通信，具备引脚重映射功能；配备一个eUSCI_A接口，支持UART、IrDA和SPI；配备一个eUSCI_B接口，支持SPI和I2C
集成片上时钟系统：包含片上32kHz RC振荡器、带锁频环的片上16MHz数控振荡器（室温下精度为±1%，带片上基准）、片上超低频10kHz振荡器、片上高频调制振荡器，支持外部32kHz晶振；支持可编程MCLK预分频，预分频范围为1至128，SMCLK可通过1、2、4或8可选预分频从MCLK获取
通用输入输出：VQFN-20封装版本共配置15个I/O，P1和P2的15个引脚均为中断引脚，可将MCU从低功耗模式唤醒
提供两种封装可选：20引脚VQFN RHL封装、16引脚TSSOP PW封装
MCU主电源分别为数字模块和模拟模块供电，推荐使用4.7μF至10μF的旁路电容、0.1μF的去耦电容，电容精度要求为±5%；P1和P2引脚可触发中断将MCU从所有低功耗模式唤醒；每个Timer_A3仅CCR1和CCR2外接，CCR0仅用于内部周期时序和生成中断；LPM3.5模式下RTC模块可独立运行

应用领域

工业传感器
电池组
便携式电器
电动牙刷
低功耗医疗、健康和健身器材

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	MSP430 CPU16
	CPU最大主频	16MHz
	CPU位数	16 Bit
	程序存储容量	7.5KB
	程序存储器类型	FRAM
	RAM容量	2KB

	属性	参数值
	EEPROM容量	-
	I/O数量	11
	ADC(位数)	10bit
	振荡器类型	内置
	工作电压	2V~3.6V
	工作温度	-40℃~+85℃
