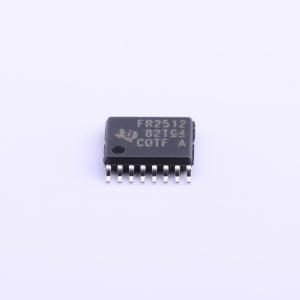

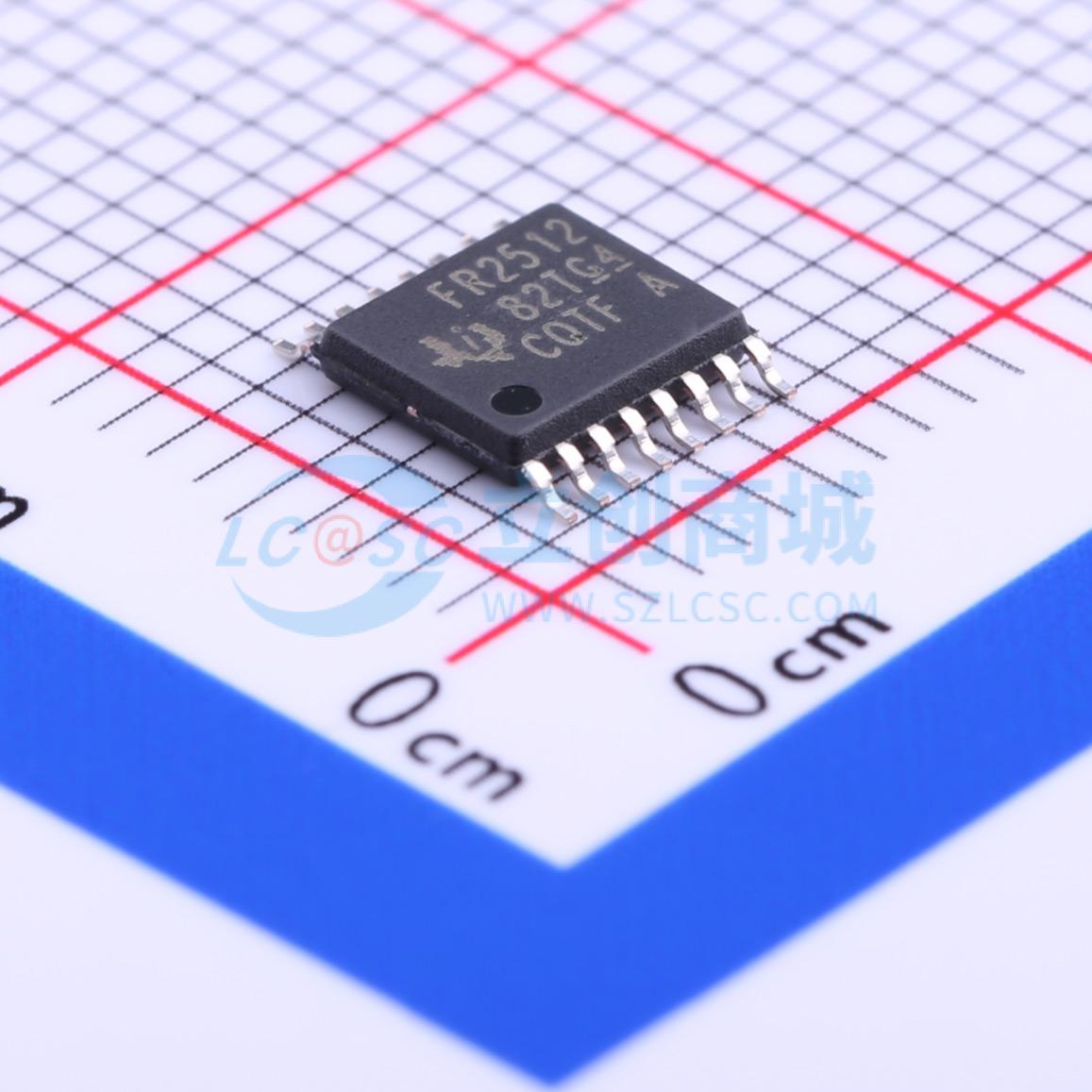

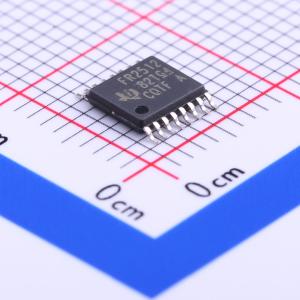

MSP430FR2512IPW16R

MSP430FR25x2包含一系列用于电容式触摸传感的超低功耗MSP430微控制器(MCU)，它们均采用CapTIvate触控技术，适用于应用采用1到16个电容式按钮或接近感应的成本敏感型应用。 MSP430FR25x2 MCU适用于应用电磁干扰、油液、水和油脂影响的工业应用，可以创造价值，实现高性能。这些器件可提供IEC认证的解决方案，其功耗比同类竞争解决方案低5倍且支持接近感应以及透过玻璃、塑料和金属镀层进行触摸操作。 TI电容式触摸感应MSP430 MCU由一套全面的硬件和软件生态系统进行支持，并配套提供参考设计和代码示例，协助用户快速开展设计。采用CapTIvate技术的MSP430 MCU提供集成度和自主性领先的电容式触控解决方案，可在最低功耗下实现高可靠性和抗噪能力。

• CapTIvate™技术– 电容式触控
• 性能– 两路同步快速电极扫描
• 15cm接近感应
• 可靠性– 提高了针对电力线、射频(RF)及其他环境噪声的抗扰度
• 内置扩展频谱、自动调整、噪声滤除和消抖算法
• 提供可靠的触控解决方案，具有10V均方根(RMS)共模噪声、4kV电快速瞬变以及15kV静电放电，符合IEC‑61000-4-6、IEC-61000-4-4和IEC‑61000-4-2标准
• 通过降低RF辐射简化电气设计
• 支持金属触控和防水设计灵活性
• 多达8个自电容式电极和16个互电容式电极
• 在同一设计中混合使用自电容式电极和互电容式电极
• 支持多点触控功能
• 宽电容检测范围；0至300pF宽电极范围
• 低功耗
• 使用两个传感器进行触摸唤醒时工作电流小于4µA
• 触摸唤醒状态机支持在CPU休眠过程中进行电极扫描
• 用于环境补偿、滤波和阈值检测的硬件加速
• 易于使用CapTIvate设计中心和计算机图形化界面允许工程师对电容按钮进行实时设计和调优，无需编写代码
• 存储于ROM中的CapTIvate软件库为客户应用提供充足的FRAM
• 嵌入式微控制器– 16位精简指令集(RISC)架构
• 支持的时钟频率最高可达16MHz
• 宽电源电压范围：2.0V至3.6V
• 优化的超低功耗模式
• 激活模式：120µA/MHz（典型值）
• 待机：两个传感器的唤醒触控电流小于4µA
• 关断(LPM4.5)：36nA，无SVS
• 低功耗铁电RAM (FRAM)
• 高达7.5KB的非易失性存储器
• 内置错误修正码(ECC)
• 可配置的写保护
• 对程序和常量数据统一进行存储
• 1015写入周期持久性
• 抗辐射和非磁性铁电随机存取存储器(FRAM)与静态随机存取存储器(SRAM)之比最高达4：1
• 高性能模拟
• 高达8通道10位模数转换器(ADC)
• 1.5V内部基准电压
• 采样与保持200ksps
• 智能数字外设
• 两个16位计时器，每个计时器有3个捕捉/比较寄存器(Timer_A3)
• 一个与CapTIvate™技术
• 一个仅用作计数器的16位RTC
• 16位循环冗余校验(CRC)
• 增强型串行通信，支持引脚重映射功能
• 一个eUSCI_A接口，支持UART、IrDA和SPI
• 一个eUSCI_B接口，支持SPI和I2C
• 时钟系统(CS)
• 片上32kHz RC振荡器(REFO)
• 带有锁频环(FLL)的片上16MHz数字控制振荡器(DCO)
• 室温下的精度为±1%（具有片上基准）
• 片上超低频10kHz振荡器(VLO)
• 片上高频调制振荡器(MODOSC)
• 32kHz外部晶振(LFXT)
• 可编程MCLK预分频器（1至128）
• 通过可编程预分频器（1、2、4或8）从MCLK获得的SMCLK
• 通用输入/输出和引脚功能
• 共计15个I/O（采用VQFN-20封装）
• 15个中断引脚（P1和P2）可以将MCU从低功耗模式下唤醒
• 开发工具和软件
• BOOSTXL-CAPKEYPAD：搭配使用CAPTIVATE-PGMR编程器（单独使用或作为MSP-CAPT-FR2633的一部分）或LaunchPad™开发套件
• MSP-TS430RHL20目标开发套件
• 易于使用的生态系统CapTIvate设计中心
• 代码生成、可自定义GUI、实时调优
• 12KB ROM库包含CapTIvate触控程序库和驱动程序库

• 电子智能锁、门禁键盘和读取器
• 车库门系统
• 入侵人机接口键盘和控制面板
• 电梯轿厢呼叫按钮
• 个人电子产品
• 无线扬声器和耳机
• A/V接收器
• 电器
• 电动工具
• 照明开关
• 可视门铃
