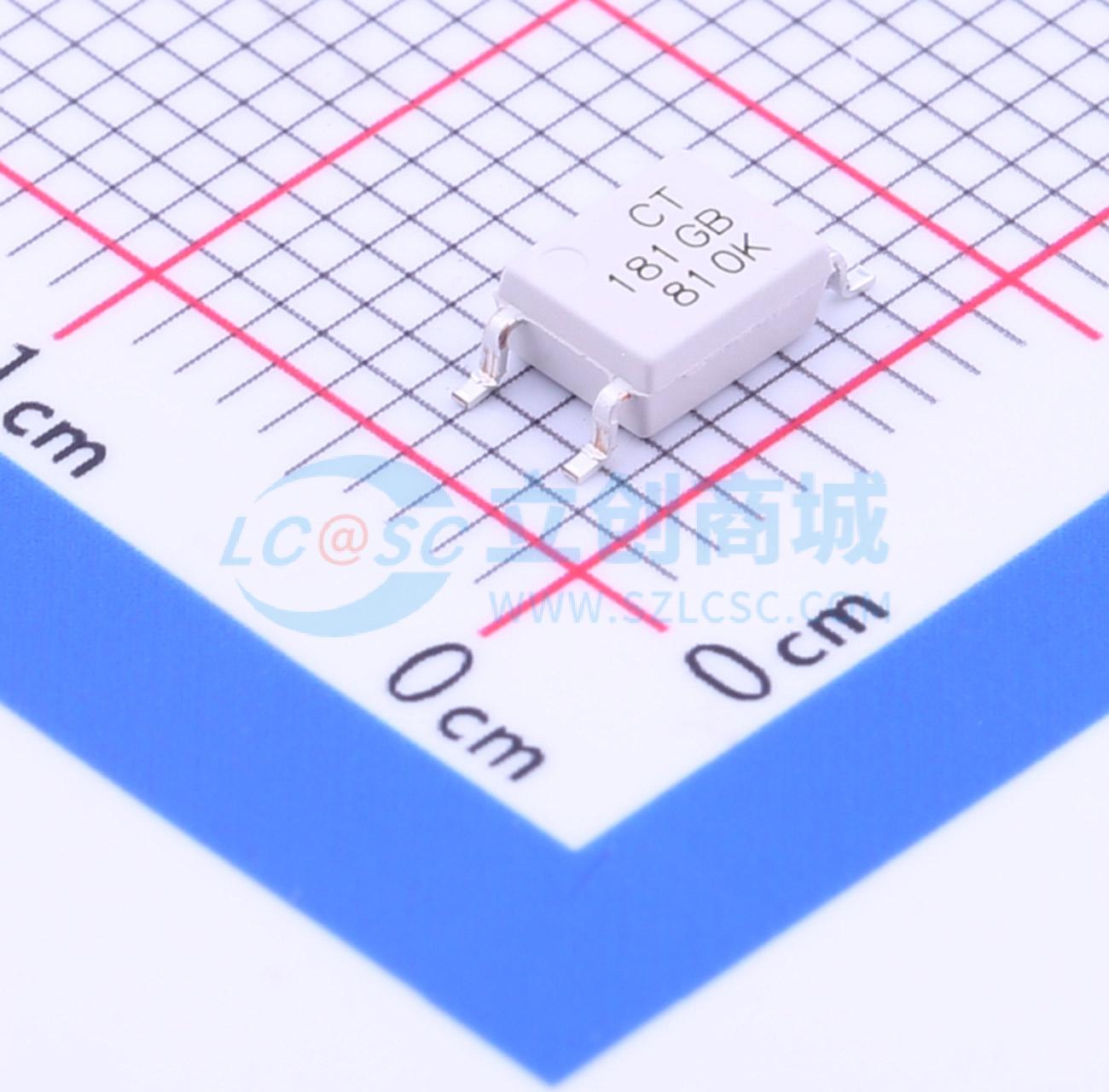

温馨提醒：图片仅供参考，商品以实物为准
CT181GB(T1)
DC输入 隔离电压(rms):3750V
- 描述
- 这些 CT181GB 通用型光耦合器由一个与砷化镓红外发光二极管光耦合的光电晶体管组成，采用 4 引脚 Mini-Flat 封装。
- 品牌名称
- CT MICRO
- 商品型号
- CT181GB(T1)
- 商品编号
- C191452
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.195克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.24V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 集射极饱和电压(VCE(sat)) | 400mV@1mA,0.2mA | |
| 上升时间(tr) | - | |
| 下降时间 | - | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 100% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 正向电流(If) | 50mA |
商品概述
这些通用型 CT181GB 光耦合器由一个光电晶体管和一个砷化镓红外发光二极管光耦合而成，采用 4 引脚 Mini-Flat 封装。
商品特性
- 高隔离度 3750 VRMS
- 提供多种电流传输比（CTR）选择
- 晶体管输出的直流输入
- 爬电距离 ≥5mm
- 工作温度范围 -55℃ 至 110℃
- 环保封装
应用领域
- 直流 - 直流转换器
- 可编程控制器
- 电信设备
- 需要高密度安装的混合基板
