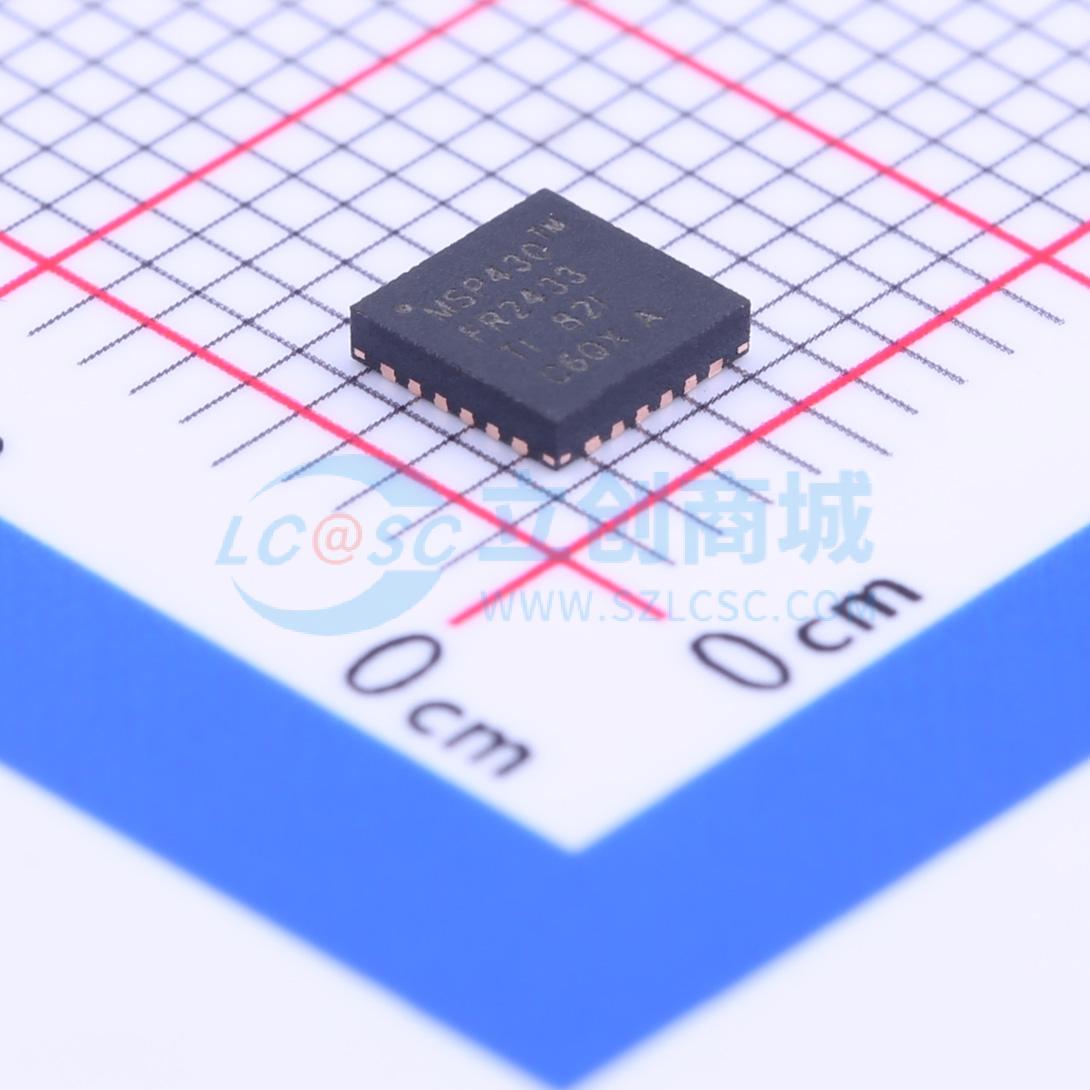

MSP430FR2433IRGER

MSP430FR2433 微控制器（MCU）是 MSP430 价值系列传感产品组合的一部分，这是 TI 针对传感和测量应用推出的成本最低的 MCU 系列。其架构、FRAM 和集成外设，结合广泛的低功耗模式，经过优化以在小型 VQFN 封装（4 mm x 4 mm）中实现便携式和电池供电传感应用中的延长电池寿命。

TI 的 MSP430 超低功耗 FRAM 微控制器平台结合了独特的嵌入式 FRAM 和整体超低功耗系统架构，使系统设计人员能够在降低能耗的同时提高性能。FRAM 技术结合了 RAM 的低能耗快速写入、灵活性和耐久性以及闪存的非易失性。

MSP430FR2433 MCU 得到了广泛的硬件和软件生态系统支持，包括参考设计和代码示例，帮助您快速启动设计。开发套件包括 MSP-EXP430FR2433 LaunchPad 开发套件和 MSP-TS430RGE24A 24 引脚目标开发板。TI 还提供了免费的 MSP430Ware 软件，该软件作为 Code Composer Studio IDE 桌面版和云版本中的组件提供，在 TI 资源浏览器中可用。MSP430 MCU 还通过 E2E 社区论坛获得了大量的在线资料、培训和支持。

• 嵌入式微控制器 - 16位RISC架构 - 时钟支持最高16 MHz频率 - 宽电压范围从1.8 V到3.6 V (1)
• 优化的超低功耗模式 - 活动模式：126 μA/MHz（典型值） - 待机模式：<1 μA，带VLO - LPM3.5实时时钟（RTC）计数器，带32768-Hz晶体：730 nA（典型值） - 关闭模式（LPM4.5）：16 nA（典型值）
• 高性能模拟 - 8通道10位模数转换器（ADC） - 内部1.5 V参考 - 采样保持200 ksps
• 增强型串行通信 - 两个增强型通用串行通信接口（eUSCI_A）支持UART、IrDA和SPI - 一个eUSCI（eUSCI_B）支持SPI和I2C
• 智能数字外设 - 四个16位定时器 - 两个定时器，每个有三个捕获/比较寄存器（Timer_A3） - 两个定时器，每个有两个捕获/比较寄存器（Timer_A2） - 一个16位仅计数RTC - 16位循环冗余校验（CRC）
• 低功耗铁电RAM（FRAM） - 最高15.5KB非易失性存储器 - 内置错误校正码（ECC） - 可配置写保护 - 统一程序、常量和存储内存
• 最小供电电压受SVS水平限制（见PMM中的VSVSH-和VSVSH+）。 - 10^15次写入周期耐久性 - 抗辐射和非磁性 - 高FRAM与SRAM比例，最高达4:1
• 时钟系统（CS） - 片上32-kHz RC振荡器（REFO） - 片上16-MHz数字控制振荡器（DCO），带频率锁定环（FLL） - ±1
• 通用输入/输出和引脚功能 - VQFN-24封装总共有19个I/O - 16个中断引脚（P1和P2）可从低功耗模式唤醒MCU
• 开发工具和软件 - LaunchPad开发套件（MSP-EXP430FR2433）目标开发板（MSP-TS430RGE24A）
• 系列成员（另见设备对比） - MSP430FR2433：15KB程序FRAM + 512B信息FRAM + 4KB RAM
• 封装选项 - 24引脚：VQFN（RGE） - 24引脚：DSBGA（YQw）

• 小尺寸工业传感器
• 低功耗医疗、健康和健身设备
• 电子门锁
• 能量采集
