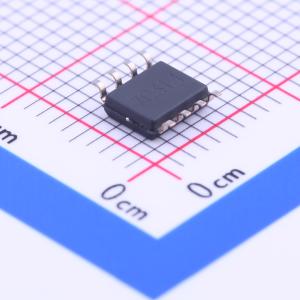

温馨提醒：图片仅供参考，商品以实物为准
THVD1500DR
THVD1500 300kbps RS-485 收发器，带±8-kV IEC ESD 保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- THVD1500 是一款适用于工业应用的半双工 RS-485 收发器。具有高 ESD 保护性能和低功耗特性。
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD1500DR
- 商品编号
- C191014
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.101538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.5V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 660uA | |
| 通讯模式 | 半双工 | |
| 功能特性 | 热插拔保护；Tx/Rx启用；失效保护；使能关断 |
商品概述
THVD1500是一款带±8kV IEC ESD保护功能的500kbps RS-485半双工收发器，适用于工业应用，总线引脚可耐受高级别的IEC接触放电ESD事件，无需使用其他系统级保护组件。该器件由单电源供电，总线引脚具备宽共模电压范围和低输入泄漏，适用于长电缆上的多点应用，采用工业标准8引脚SOIC封装，工作温度范围为-40℃至125℃。
商品特性
- 达到或超出TIA/EIA-485A标准和RS-485标准的要求
- 电源电压范围4.5V至5.5V
- 半双工RS-422/RS-485类型，配备总线I/O保护
- 具备±16kV HBM ESD防护能力
- 支持±8kV IEC 61000-4-2接触放电防护
- 支持±10kV IEC 61000-4-2空气间隙放电防护
- 支持±2kV IEC 61000-4-4快速瞬变脉冲防护
- 支持扩展的工业温度范围：-40℃至125℃
- 内置大接收器滞后，用于噪声抑制
- 低功耗
- 待机电源电流小于1μA
- 运行静态电流小于660μA
- 支持适用于热插拔功能的无干扰加电/断电
- 具备开路、短路和空闲总线失效防护
- 提供1/8单位负载选项，最多可支持256个总线节点
- 低EMI，传输速率500kbps
应用领域
- 电量计
- 逆变器
- HVAC系统
- 视频监控系统
