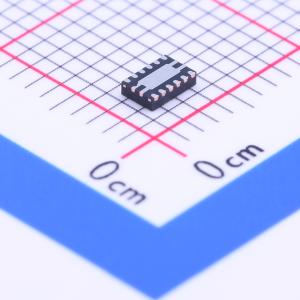

DRV8836DSSR

DRV8836 为相机、消费产品、玩具及其他低压或电池供电的运动控制应用提供了集成式电机驱动解决方案。该器件有两个 H 桥驱动器，可驱动两台直流电机或一台步进电机，以及螺线管等其他设备。每个输出驱动模块由配置成 H 桥的 N 沟道功率 MOSFET 组成，用于驱动电机绕组。内部电荷泵可产生栅极驱动电压。 DRV8836 每个 H 桥可提供高达 1.5 A 的输出电流。其工作电源电压范围为 2 V 至 7 V。 可选择与行业标准器件兼容的 PHASE/ENABLE 和 IN/IN 接口。该器件提供低功耗睡眠模式，可关闭所有不必要的逻辑电路，以实现极低电流状态。 内部具备过流保护、短路保护、欠压锁定和过温保护等关断功能。 DRV8836 采用小巧的 12 引脚 WSON 封装（环保：符合 RoHS 标准且无锑/溴）。

• 双 H 桥电机驱动器
• 可驱动两台直流电机或一台步进电机
• 低 MOSFET 导通电阻：高侧 + 低侧 305 mΩ
• 每个 H 桥最大驱动电流 1.5 A
• 可将桥路并联以实现 3 A 驱动电流
• 工作电源电压 2 V 至 7 V
• 灵活的 PWM 或 PHASE/ENABLE 接口
• 低功耗睡眠模式，最大电源电流 95 nA
• 专用 nSLEEP 输入引脚
• 小巧的 2.00 mm×3.00 mm WSON 封装

• 电池供电应用：
• 数码单反相机镜头
• 消费产品 – 玩具
• 机器人
• 相机
• 医疗设备
